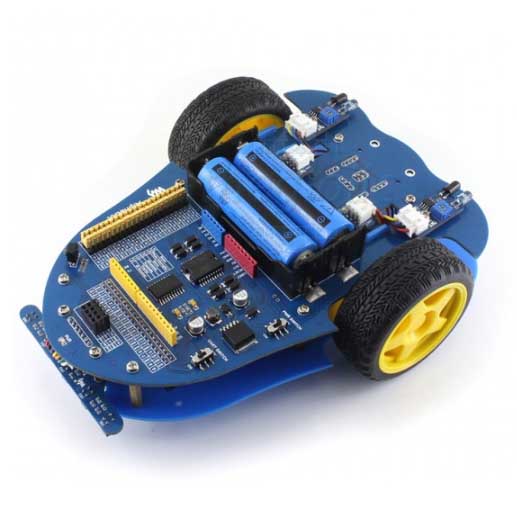

AlphaBot, Basic Robot Building Kit for Arduino với nền tảng là robot AlphaBot (dò line, tránh chướng ngại vật, đo tốc độ, điều khiển IR) và cảm biến siêu âm.

Trong khi sử UNO PLUS như một board điều khiển, bộ này dựa trên nền tảng phần cứng / phần mềm Arduino. Kết hợp với thiết kế mô-đun, đây là một nền tảng lý tưởng để bắt đầu với robot Arduino.

Thông số kỹ thuật:

Giao tiếp Raspberry Pi / Arduino, hoạt động với một trong hai giao tiếp riêng biệt hoặc cả hai
Header mở rộng Arduino, hỗ trợ Arduino
Thiết kế mô-đun plug-and-play như theo dõi đường dây, tránh chướng ngại vật, đo tốc độ, v.v. loại bỏ sự cố kết nối dây lộn xộn.
Trình điều khiển động cơ LM298P với mạch bảo vệ diode, an toàn hơn
LM2596 cung cấp nguồn 5V ổn định cho Raspberry Pi / Arduino
Chip thu nhận AD TLC1543, cho phép Pi sử dụng các cảm biến tương tự

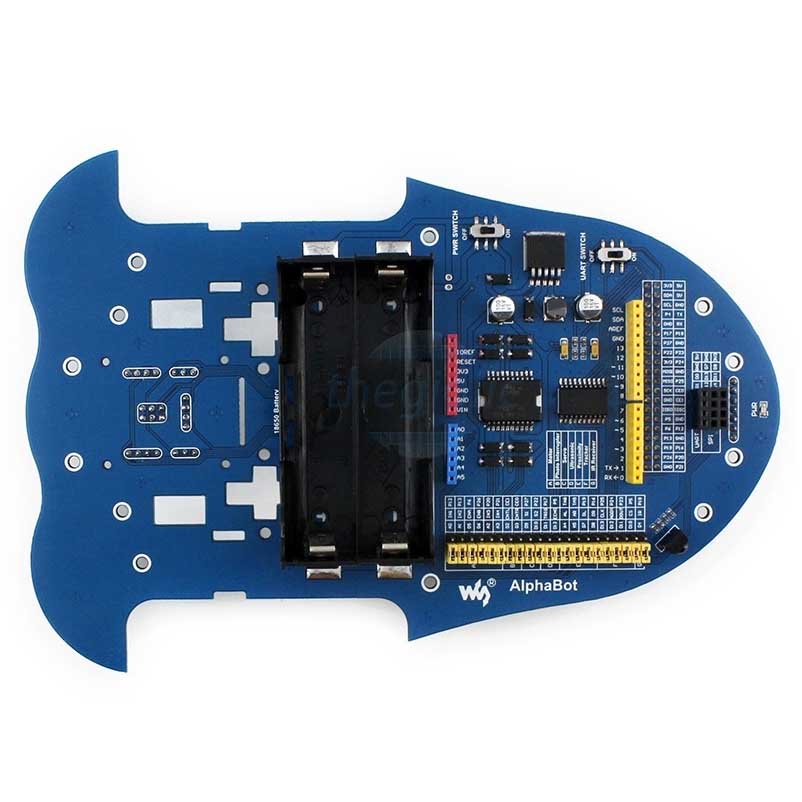

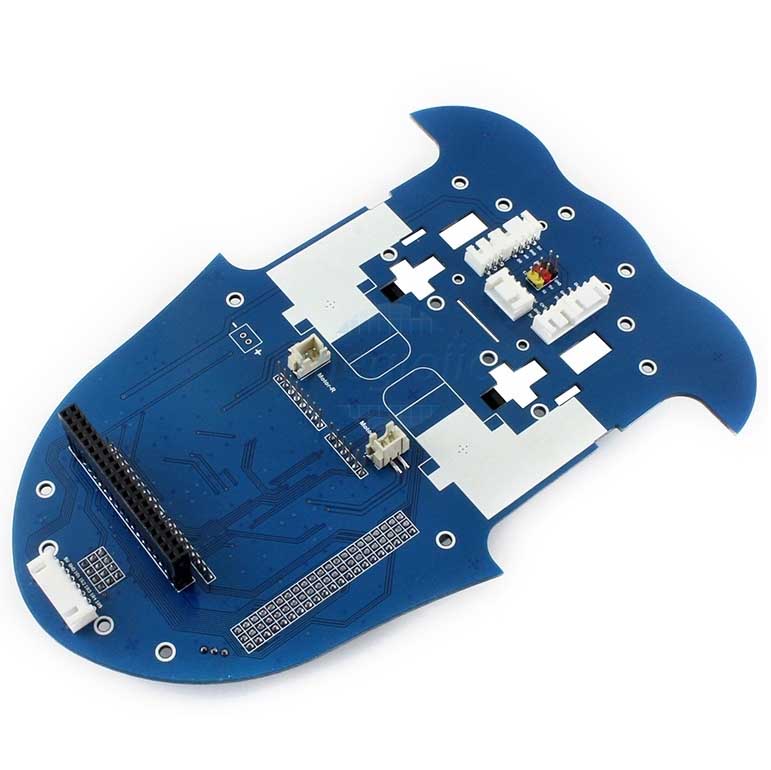

Raspberry Arduino Robot AlphaBot on board resource

(1) Giao tiếp Raspberry Pi: để kết nối với Raspberry Pi
(2) Giao tiếp Arduino: để kết nối với Arduino
(3) Giao tiếp với động cơ (motor)
(4) Giao tiếp mô-đun siêu âm
(5) Giao tiếp mô-đun Servo
(6) Giao tiếp mô-đun tránh chướng ngại vật
(7) Giao tiếp đo tốc độ
(8) Hộp pin: hỗ trợ pin 18650
(9) Đầu vào nguồn dự trữ (không hàn): để kết nối nguồn điện bên ngoài khác
(10) Header mở rộng Arduino: để kết nối với các Arduino shields
(11) Giao tiếp UART: để kết nối với mô-đun Bluetooth, điều khiển robot từ xa qua Bluetooth
(12) Giao tiếp SPI: để kết nối với mô-đun không dây NRF24L01
(13) Giao tiếp mô-đun dò line
(14) TLC1543: Chip thu thập AD 10 bit, cho phép Pi sử dụng cảm biến tương tự
(15) LM298P: chip điều khiển động cơ cầu H kép, dòng điện lên đến 2A
(16) Diode chống ngược
(17) Công tắc nguồn
(18) LM2596: bộ điều chỉnh 5V
(19) LED báo nguồn
(20) Công tắc UART: bật để giao tiếp nối tiếp giữa Raspberry Pi và Arduino
(21) Bộ thu hồng ngoại: điều khiển robot từ xa qua tia hồng ngoại
(22) Lựa chọn Raspberry Pi / Arduino: chọn Raspberry Pi hoặc Arduino để điều khiển các thiết bị ngoại vi của robot
