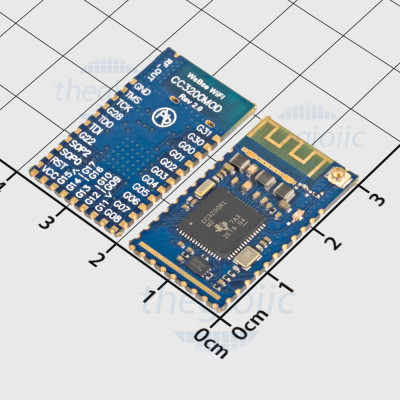

CC3200MOD Wifi Module là một mô-đun kết nối mạng thu phát không dây nối tiếp UART đến WiFi, nó sử dụng chip Wi-Fi TI CC3200, một chip tích hợp cao được thiết kế cho nhu cầu của IOT.

Chip chính TI CC3200 là một MCU không dây tích hợp lõi ARM Cortex-M4 hiệu suất cao ở tốc độ 80MHz, bao gồm các ngăn xếp TCP / IP và TLS / SSL nhúng, máy chủ Http và nhiều giao thức Internet. Mạch hỗ trợ WiFi 802.11 b / g / n băng tần 2.4GHz đơn được tích hợp đầy đủ, dành cho các ứng dụng di động và chạy bằng pin, khi cần kết nối Wi-Fi.

Thông số kỹ thuật:

Tích hợp giao thức TCP/IP và TLS/SSL, hỗ trợ giao thức HTTP
Hỗ trợ chế độ truy cập STA, chế độ AP và chế độ truy cập Wi-Fi trực tiếp
Hỗ trợ mã hóa 256 bit AES hỗ trợ kết nối an toàn TSL / SSL
Hỗ trợ cá nhân và doanh nghiệp với mức bảo mật WPA2
Hỗ trợ cấu hình smartConfig, AP và WPS2.0
Cổng kết nối 8 socket , 2 socket an toàn
Giao tiếp: camera, I2S, SD / MMC. UART, SPI, 4 kênh ADC
Tiêu thụ điện năng thấp, 4uA khi ngủ, khi kết nối 95ms
Wi-Fi: 802.11.4b / g / n
Nguồn điện: 2.1~3.6 VDC

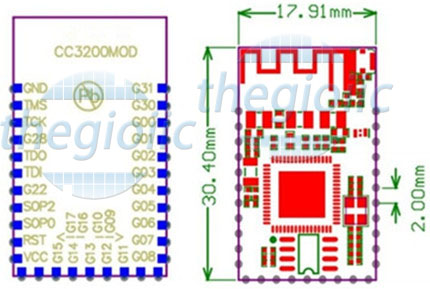

Kích thước: 30,4 x 17,91 mm
Khoảng cách chân: 2mm
Nhiệt độ làm việc: -40 ~ 85^oC

Giao tiếp

1 SPI
Hỗ trợ chế độ master hoặc slave
Hỗ trợ chế độ 3 dây hoặc 4 dây
Hỗ trợ full duplex hoặc half duplex
Xung clock 20MHz
SPI
2 UART
Hỗ trợ 5,6,7,8 bit dữ liệu
Bit dừng bit 1 bit hoặc 2 bit
Tốc độ truyền tối đa là 3Mbps
3 I2C
Hỗ trợ thao tác master-slave
Tốc độ chuẩn 100Kbps, tốc độ nhanh nhất 400kbps
Hỗ trợ nhiều máy
Chủ nhà phân xử trọng tài và đồng bộ hóa thời gian
4 ADC
4 kênh ADC, 12 bit
Thời gian lấy mẫu của mỗi kênh là 16us
Tự động chu kỳ lấy mẫu
5 giao tiếp camera: hỗ trợ một giao tiếp camera 8 bit song song
6 GPIO
Lập trình đầu ra 2Ma-14Ma, bước 2mA
Hỗ trợ chế độ mở cống
