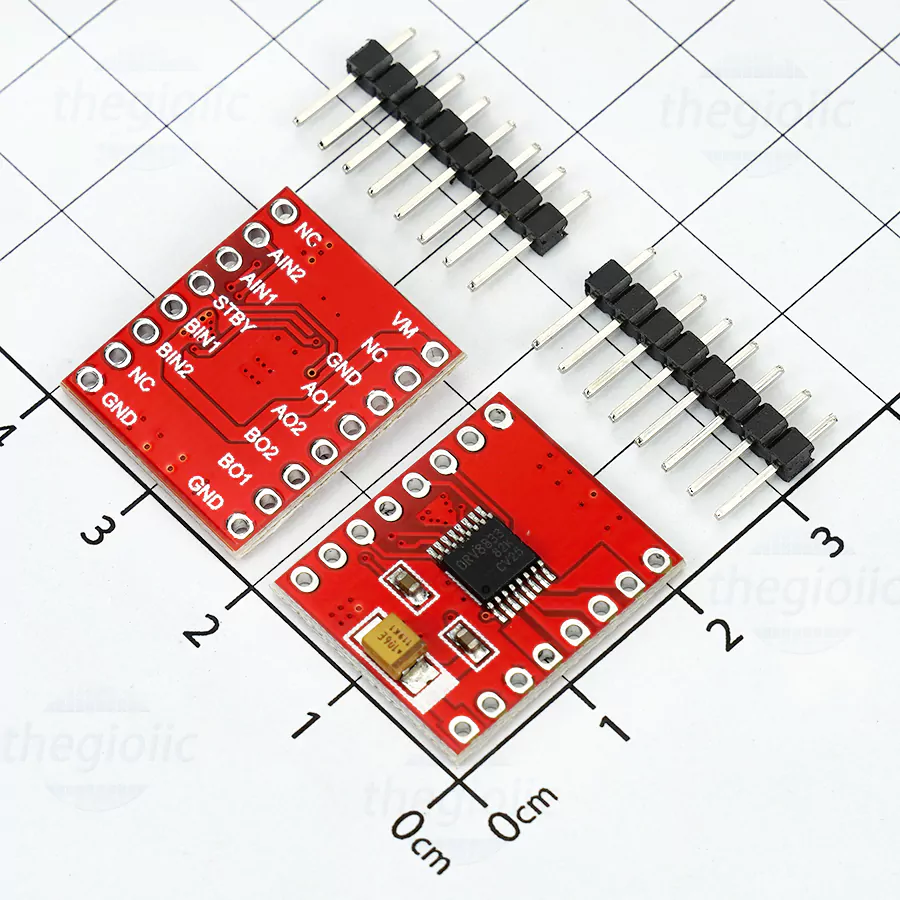

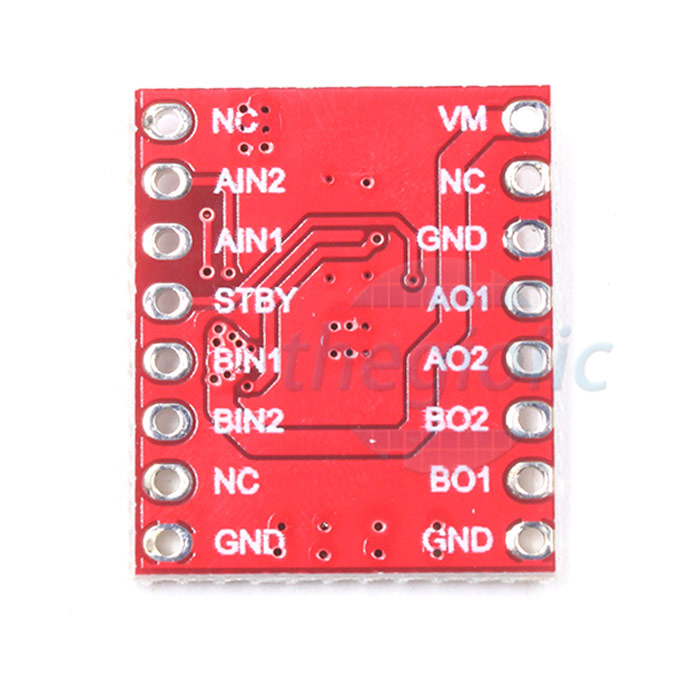

DRV8833 là một mạch điều khiển động cơ cầu H kép có thể được sử dụng để điều khiển hai chiều của hai động cơ DC có chổi than ở 2.7 V đến 10.8 V. Nó có thể cung cấp liên tục dòng lên đến khoảng 1.2 A cho mỗi kênh và có thể chịu đựng dòng điện cực đại lên đến 2A cho mỗi kênh trong vài giây, làm cho nó trở nên lý tưởng trình điều khiển cho động cơ nhỏ chạy trên điện áp tương đối thấp. Bo mạch được trang bị các thành phần SMD, bao gồm cả DRV8833 và thêm FET để bảo vệ ngược pin.

Thông số kỹ thuật:

• Trình điều khiển động cơ cầu H kép: có thể điều khiển hai động cơ DC hoặc một động cơ bước lưỡng cực
• Điện áp hoạt động: 2.7‌‌-10.8V
• Dòng điện đầu ra: 1.2 A liên tục (2A đỉnh) cho mỗi động cơ
• Đầu ra động cơ có thể được đấu song song để cung cấp 2.4 A liên tục (4A đỉnh) cho một động cơ duy nhất
• Đầu vào tương thích 3V và 5V
• Khóa dưới điện áp và bảo vệ chống quá dòng và quá nhiệt
• Mạch bảo vệ điện áp ngược
• Giới hạn dòng điện có thể được kích hoạt bằng cách thêm điện trở cảm nhận (không bao gồm)
