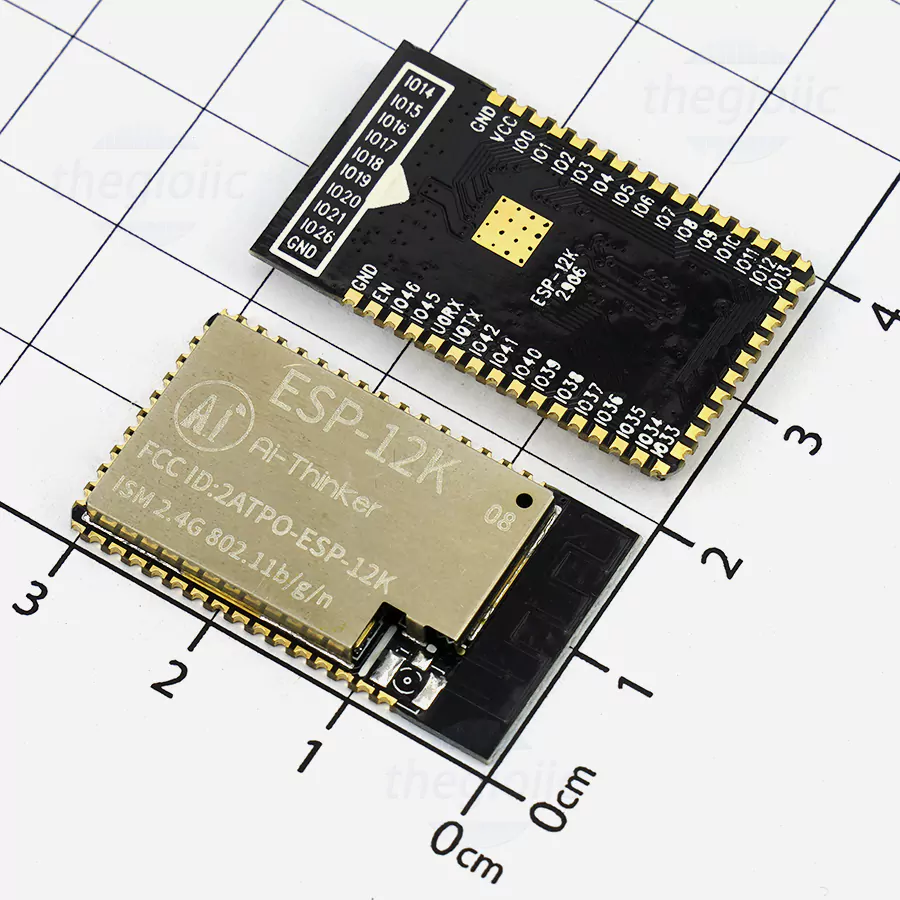

ESP-12K 8M PSRAM là một mô-đun WiFi mạnh mẽ, bộ xử lý cốt lõi của mô-đun là một hệ thống WiFi hoạt động trên chip (SoC) công suất thấp được thiết kế trong các ứng dụng như: Internet (loT), thiết bị di động và thiết bị điện tử đeo tay, ngôi nhà thông minh,...

Mạch Wifi này có hiệu suất năng lượng thấp, hỗ trợ giao thức IEE802.11b / g / n, tích hợp WiFi MAC, WiFi RF, RF Balun, bộ khuếch đại công suất, bộ khuếch đại tiếng ồn thấp. Ngoài ra mạch này còn tích hợp 8Mbyte PSRAM.

Thông số kỹ thuật:

Dạng ăng-ten: ăng-ten PCB tích hợp / giá đỡ IPEX
Dải phổ: 2400 ~ 2483.5MHz
Môi trường làm việc: -40 ~ 85 ° C
Môi trường bảo quản: -40 ~ 125 ° C. <90% RH
Phạm vi cung cấp điện: điện áp nguồn 3.0V ~ 3.6V, dòng điện cung cấp> 500mA
Hỗ trợ giao tiếp: UART / GPIO / ADC / PWM / SPI / I2C / L CD / I2S / Camera / IRUSB / DAC
Tốc độ cổng nối tiếp: hỗ trợ 110 ~ 4608000 bps, mặc định 115200 bps
An toàn: WEP / WPA-PSK / WPA2-PSK
SPI Flash: Mặc định 32Mbit
PSRAM: 8Mbyte PSRAM
Kích thước sản phẩm: 31 x 18 x 3mm

Chức năng chân:

GND: GND
VCC: Nguồn điện
I00: RTC_ GPI00, GPI00
I01: RTC_ GPI01, GPI01, TOUCH1, ADC1_ CHO
I02: RTC_ GPI02, GPI02, TOUCH2, ADC1_ CH1
I03: RTC_ GPI03, GPI03, TOUCH3, ADC1_ CH2
I04: RTC_ GPI04, GPI04, TOUCH4, ADC1_ CH3
I05: RTC_ GPI05, GPI05, TOUCH5, ADC1_ CH4
I06: RTC_ GPI06, GPI06, TOUCH6, ADC1_ CH5
I07: RTC_ GPI07, GPI07, TOLCH7ADC1_ CH6
I08: RTC_ GPI08, GPI08, TOUCH8, ADC_ CH7
I09: RTC_ GPI09, GPI09, TOUCH9, ADC1_ CH8, FSPIHD
I010: RTC_ GPI010, GPI010, TOUCH10, ADC1_ CH9, FSPICSO, FSPII04
I011: RTC_ GPI011, GPI011, TOUCH11, ADC2_ CH0, FSPID, FSPII05
I012: RTC_ GPI012, GPI012, TOUCH12, ADC2_ CH1, FSPICLK, FSPII06
I013: RTC_ GPI013, GPI013, TOUCH13, ADC2 _ CH2, FSPIQ, FSPII07
I014: RTC_ GPI014, GPI014, TOUCH14, ADC2_ CH3, FSPIWP, FSPIDQS
I015: RTC_ GPI015, GPI015, U0RTS, ADC2_ CH4, XTAL_ 32K_ P
I016: RTC_ GPI016, GPI016, U0CTS, ADC2_CH5, XTAL_ 32K_ N
I017: RTC_ GPI017, GPI017, U1TXD, ADC2_ CH6, DAC_1
I018: RTC_ GPI018, GPI018, U1RXD, ADC2_CH7, DAC_ 2, CLK _OUT3
I019: RTC_ GPI019, GPI019, U1RTS, ADC2_CH8, CLK_0UT2, USB_D-
I020: RTC_ GPI020, GPI020, U1CTS, ADC2_ CH9, CLK_ 0UT1, USB_ D +
I021: RTC_GPI021, GPI021
I026: SPICSl, GPI026
GND. GND
I033: SPII04, GPI033, FSPIHD
I034: SPII05, GPI034, FSPICSO
I035: SPII06, GPI035, FSPID
I036: SPII07, GPI036, FSPICLK
I037: SPIDQS, GPI037, FSPIQ
I038: GPI038, FSPIWP
I039: MTCK, GPI039, CLK_ OUT3
I040: MTDO, GPI040, CLK_ OUT2
I041: MTDI, GPI041, CLK_ OUT1
I042: MTMS, GPI042
UOTX: UOTXD, GPI043, CLK _ OUT1
UORX: UORXD, GPI044, CLK _ OUT2
I045: GPI045
I046: GPI046
EN: mức cao kích hoạt chíp; mức thấp: off chip (kéo cao theo mặc định)
GND: GND
