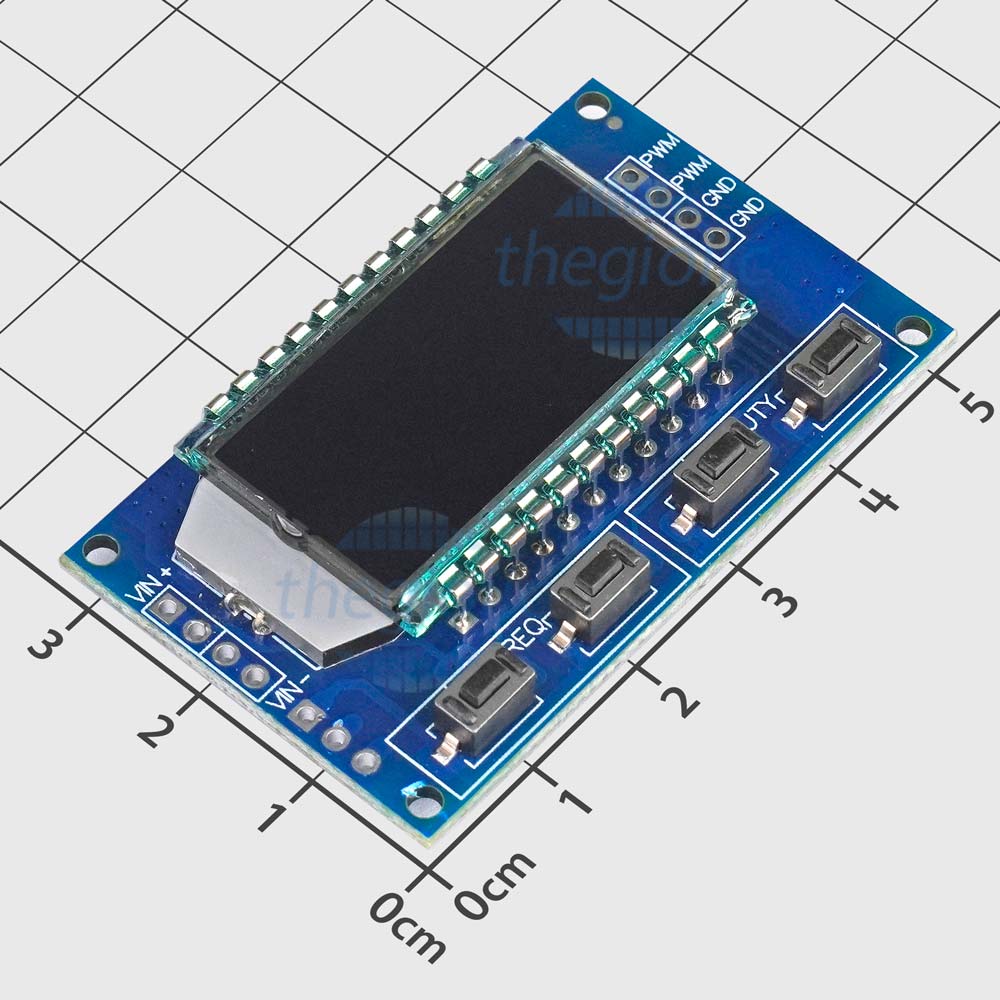

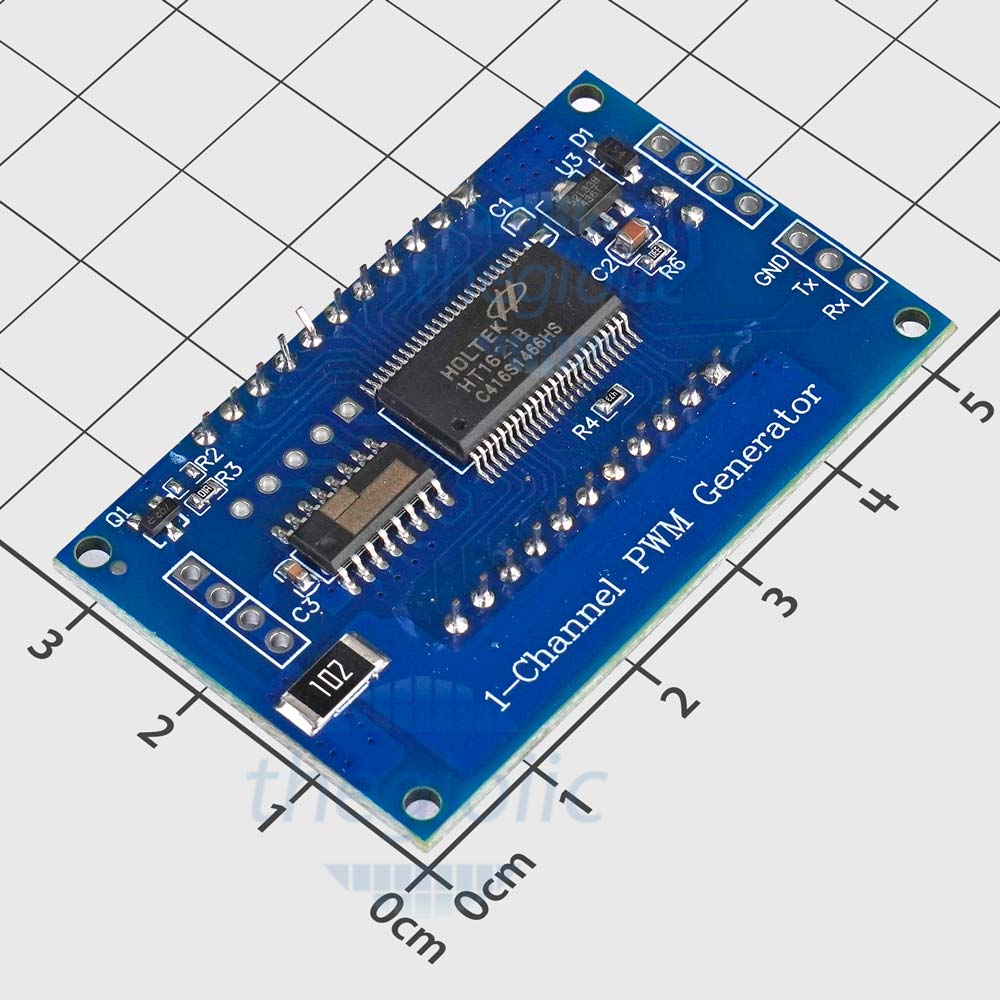

HW-753 Mạch Phát Xung PWM Hiển Thị LCD 1Hz-150KHz
Số lượng mua: (Cái) | Đơn giá (VND) |
1+ | 45.000 đ |
20+ | 44.000 đ |
50+ | 43.000 đ |
Thông số
Sản phẩm tương tựThuộc tính | Giá trị | Tìm kiếm |
---|---|---|
Loại | Mạch tạo xung | |
Điện áp cấp | 3.3~30V | |
Hiển thị | LCD | |
Sản phẩm tương tự |
Mô tả sản phẩm

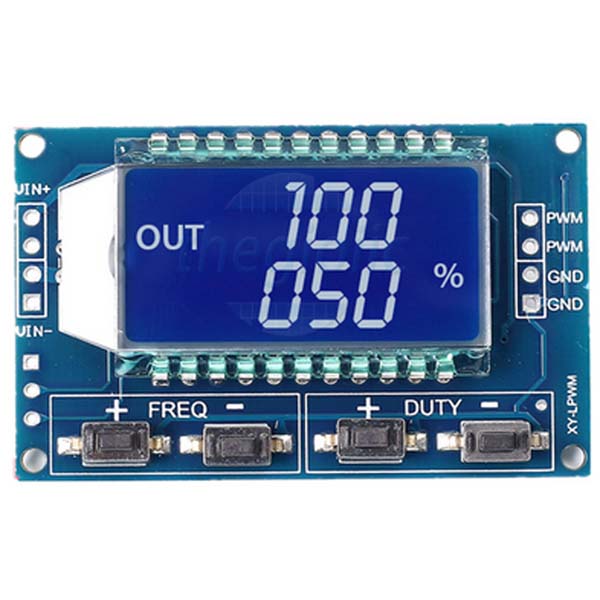

HW-753 là một bộ tạo tín hiệu PWM hai kênh, nó có các nút nhấn chuyên dụng để điều chỉnh tần số và chu kỳ nhiệm vụ riêng biệt. Sử dụng đầu ra PWM của mô-đun này, có thể đặt tần số và chu kỳ nhiệm vụ theo yêu cầu.
Mạch phát xung này có độ chính xác cao, hoạt động ổn định, được trang bị màn hình LCD sắc nét, thường được ứng dụng trong các lĩnh vực như: điều khiển làn sóng vuông của trình điều khiển động cơ bước, tạo xung điều chỉnh cho MCU, tạo xung điều chỉnh để điều khiển mạch tương đối (PWM điều chỉnh tốc độ ánh sáng, v.v.)...
Thông số kỹ thuật:
- Nguồn cấp: 3.3 ~ 30VDC
- Tần số làm việc: 1HZ ~ 150KHz
- Nhiệt độ làm việc: -20 ~ +70 độ C
- Độ chính xác tần số: độ chính xác trong mỗi dải là khoảng 2%
- Khả năng tải tín hiệu: dòng ra có thể khoảng 5 ~ 30mA
- Biên độ: Biên độ PWM bằng điện áp cung cấp

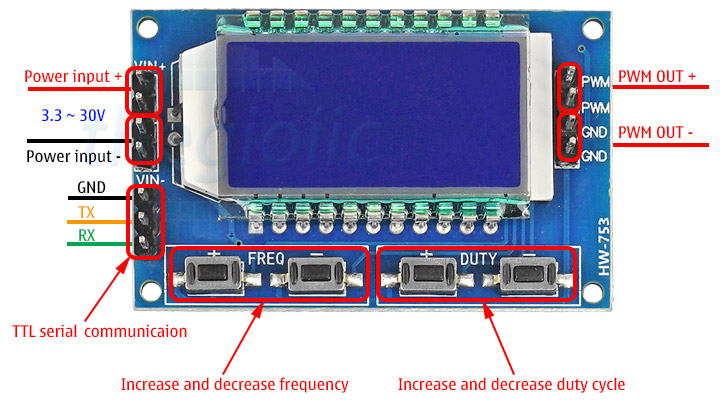

Cú pháp cài đặt (TTL Serial):
- 'Fxxx' , 'Fx.xx', 'Fxx.x', 'Fx.x.x' để cài đặt tần số
- 'Dxxx' để cài đặt độ rộng xung
- 'read' để đọc các thông số
Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

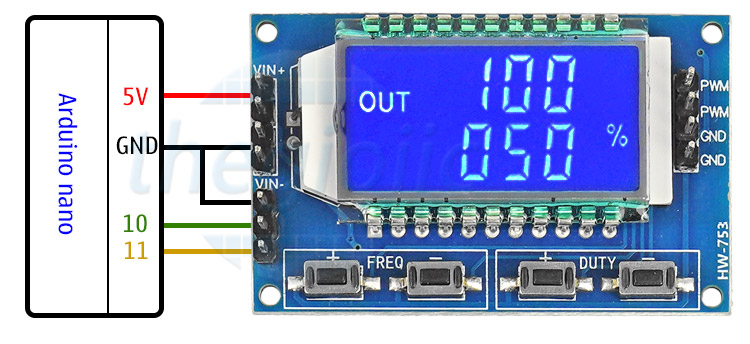

Code
#include <SoftwareSerial.h> SoftwareSerial SoftSerial(10, 11); // RX | TX pins. const long BAUDRATE = 9600; char c = ' '; void setup() { SoftSerial.begin(BAUDRATE); Serial.begin(9600); Serial.println("thegioiic.com"); Serial.println("Test module PWM"); Serial.println("Nhap 'Fxxx', 'Fx.xx', 'Fxx.x' hoac 'Fx.x.x' de thiet lap tan so"); Serial.print("Nhap 'Dxxx' de thiet lap chu ky nhiem vu"); Serial.println(" //'D000' => 'D100'"); Serial.println("Nhap 'read' de doc cac cai dat hien tai"); } void loop() { if (SoftSerial.available()) { c = SoftSerial.read(); if (c=='F' || c=='D') Serial.write(' '); Serial.write(c); } if (Serial.available()) { c = Serial.read(); SoftSerial.write(c); Serial.write(c); } }
