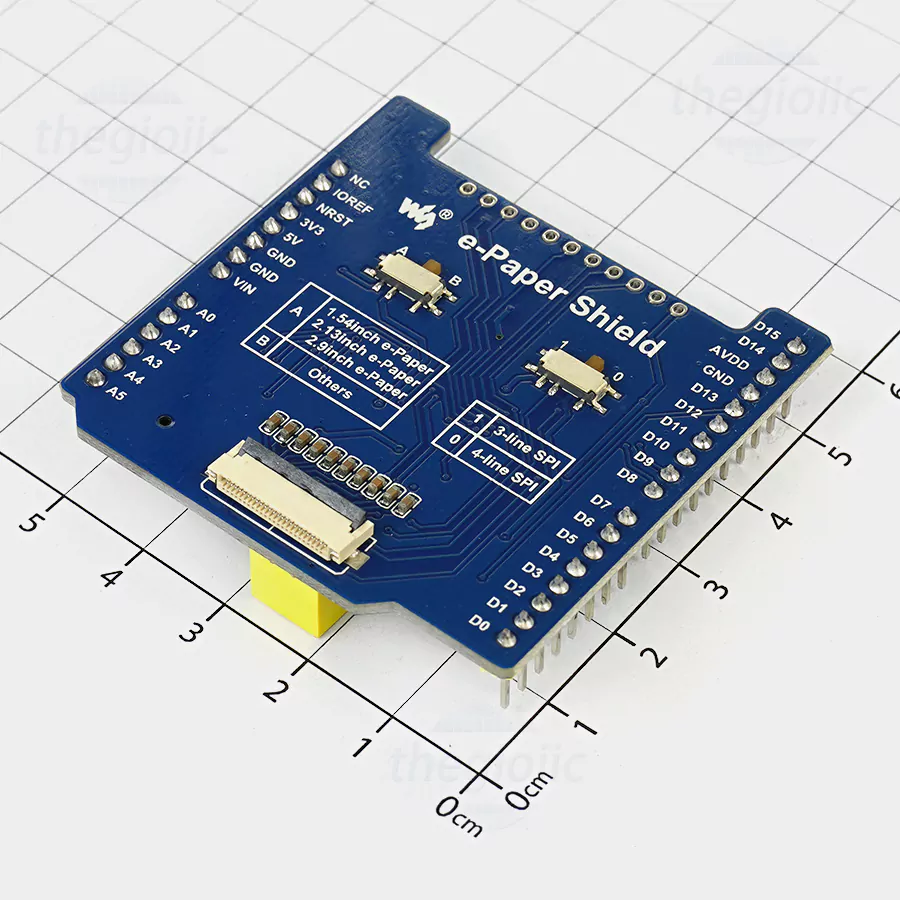

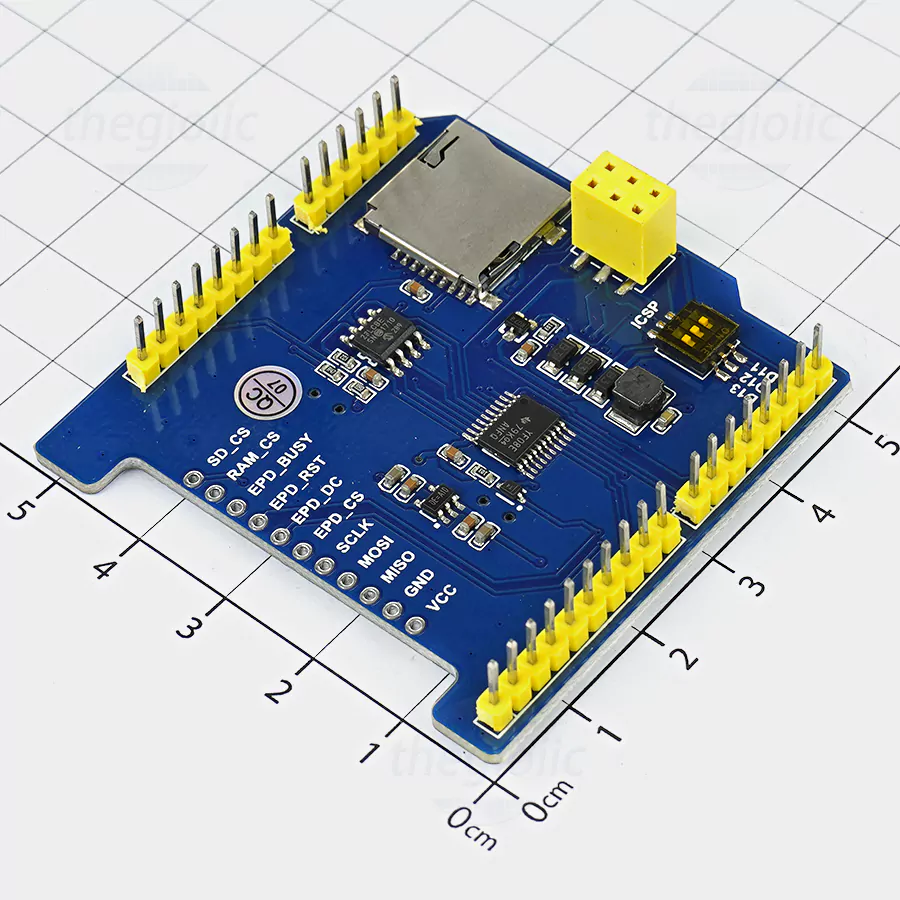

Mạch Giao Tiếp LCD E-Paper Cho Arduino NUCLEO Giao Tiếp SPI, SKU: 15082
Thương hiệu
Waveshare
Mô tả
Nguồn: 3.3V/5V, SKU: 15082
Hàng còn: 4 Cái
(Gửi hàng trong ngày)
0
Phản hồi
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 280.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Thông số
8 Sản phẩm tương tự| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
|
Thương hiệu |
Waveshare |
|
|
Sử dụng cho |
E-ink LCDs |
|
|
Loại giao tiếp |
SPI |
|
| RoHS |
|
|
| 8 Sản phẩm tương tự | ||
Mô tả sản phẩm
- Kết nối tương thích với các board như
- Arduino UNO, Leonardo, NUCLEO, XNUCLEO
- Khe cắm Micro SD, hình ảnh có thể được lưu trên thẻ TF để hiển thị
- Điện áp hoạt động: 3.3 - 5VDc
- Giao tiếp: 3-wire SPI, 4-wire SPI
- Kích thước ngoài: 53.34 × 53.34mm
Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng
| Chân |
Chân ARDUINO/NUCLEO |
Mô tả |
|
VCC |
5V |
Nguồn |
|
GND |
GND |
Ground |
|
SCK |
SCK |
SPI clock đầu vào |
|
MOSI |
MOSI |
SPI dữ liệu đầu vào |
|
MISO |
MISO |
SPI dữ liệu đầu ra |
|
EPD_CS |
D10 |
e-Paper chọn chip |
|
EPD_DC |
D9 |
e-Paper dữ liệu/lệnh |
|
EPD_RST |
D8 |
e-Paper reset |
|
EPD_BUSY |
D7 |
e-Paper bận |
|
SD_CS |
D6 |
Lựa chọn chip thẻ SD |
|
SPIRAM_CS |
D5 |
Lựa chọn chip RAM SPI |
