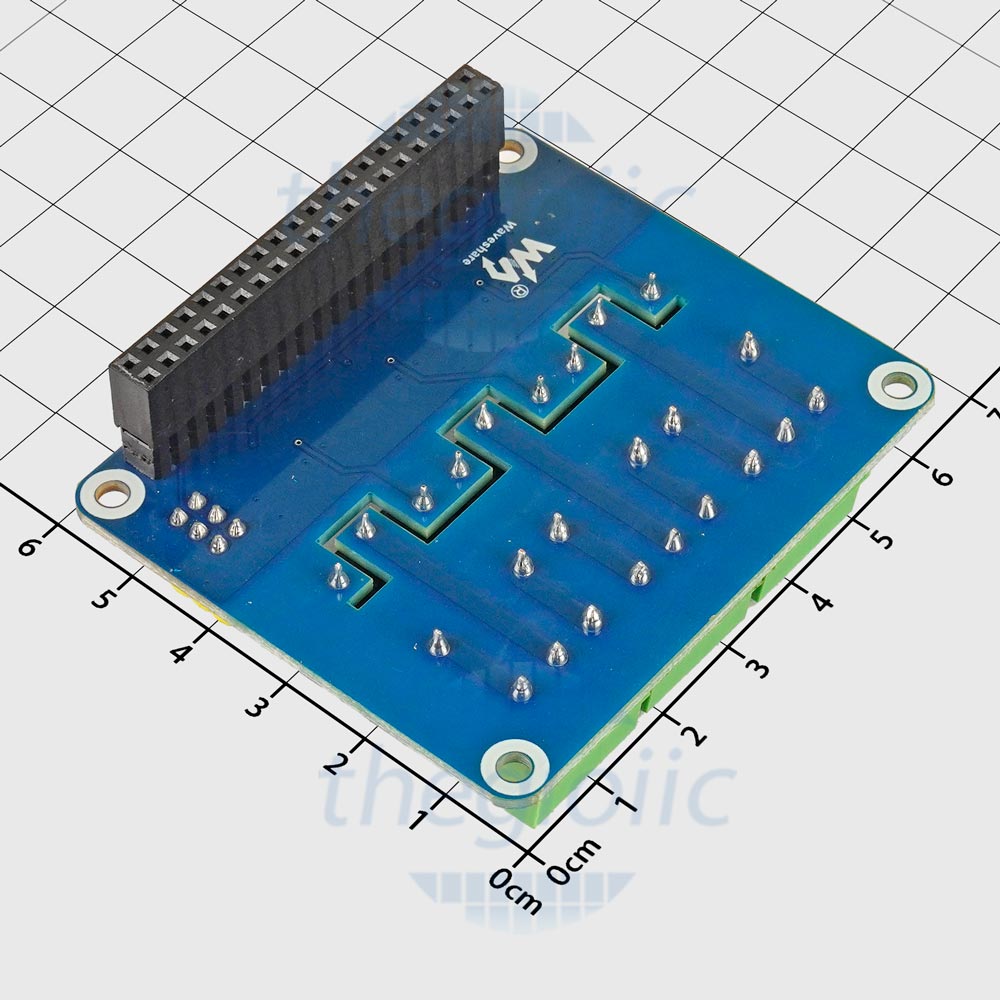

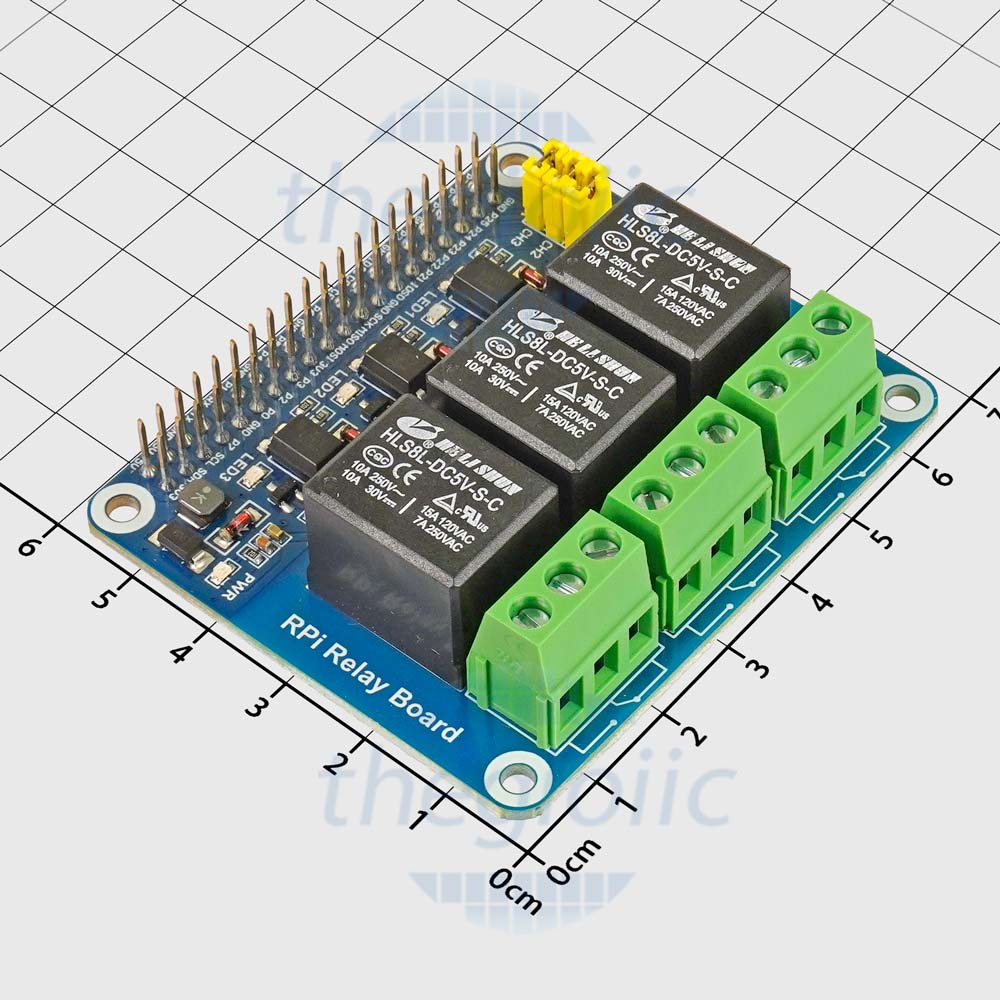

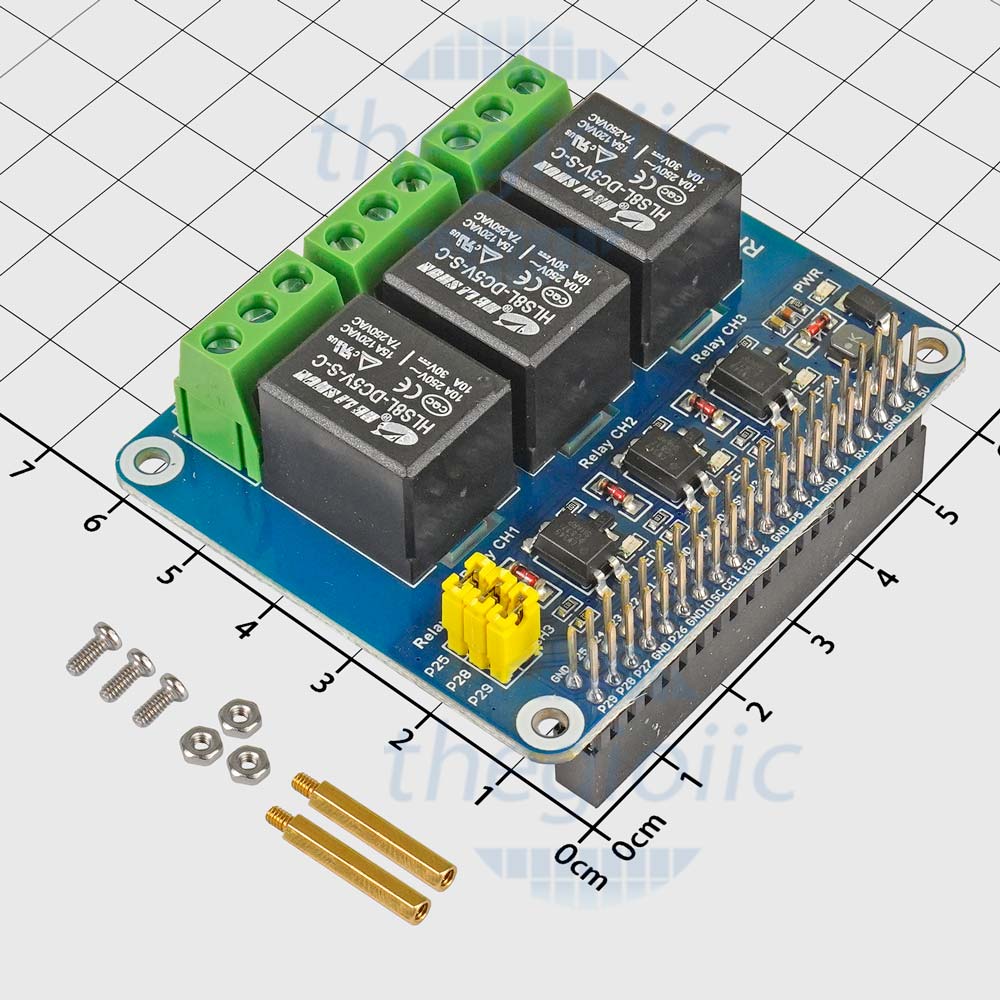

Module Relay Mở Rộng Cho Raspberry Pi hỗ trợ Raspberry điều khiển các thiết bị có điện áp và dòng cao, dễ dàng làm cho các thiết bị gia dụng bình thường trở nên thông minh

Thông số kỹ thuật:

• Kết nối tương thích với Raspberry Pi A + / B + / 2B / 3B / 3B +
• Rơle chất lượng cao, tải lên đến 5A 250V AC hoặc 5A 30V DC
• Cách ly quang phần tải và phần điều khiển, ngăn nhiễu từ mạch điện áp cao
• Đèn LED trên board để chỉ trạng thái relay
• Nhảy điều khiển rơle, cho phép điều khiển rơle bằng các chân điều khiển khác với các chân mặc định
• Kích thước: 65 x 56mm

(1) Giao diện Raspberry Pi GPIO: để kết nối Raspberry Pi
(2) Đầu nối vít chuyển tiếp: để kết nối các thiết bị mục tiêu
(3) Rơle
(4) Bộ ghép ảnh: PC817
(5) Chỉ báo chuyển tiếp
Đèn LED bật: rơle NC mở, NO đóng
Đèn LED tắt: rơle NC đóng, NO mở
(6) Đèn báo nguồn
(7) Jumper điều khiển rơ le
short jumper: điều khiển rơ le theo mặc định I / O được sử dụng trong mã ví dụ
open the jumper: điều khiển rơ le bằng I / Os tùy chỉnh thông qua dây jumper
