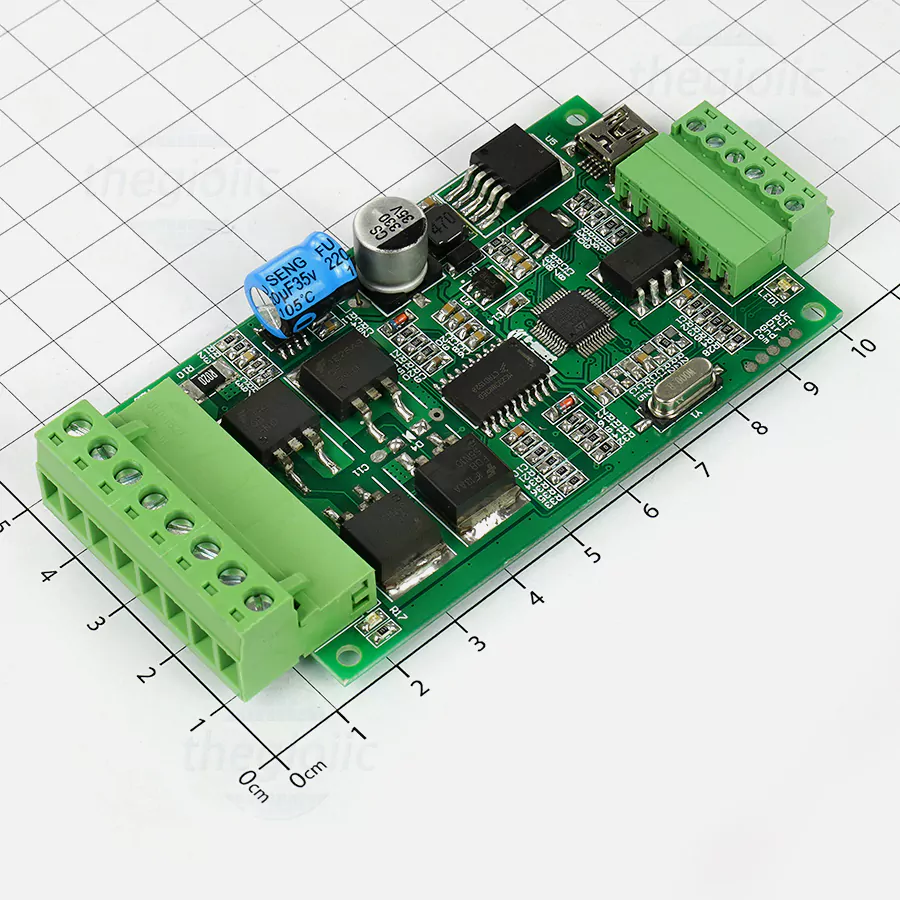

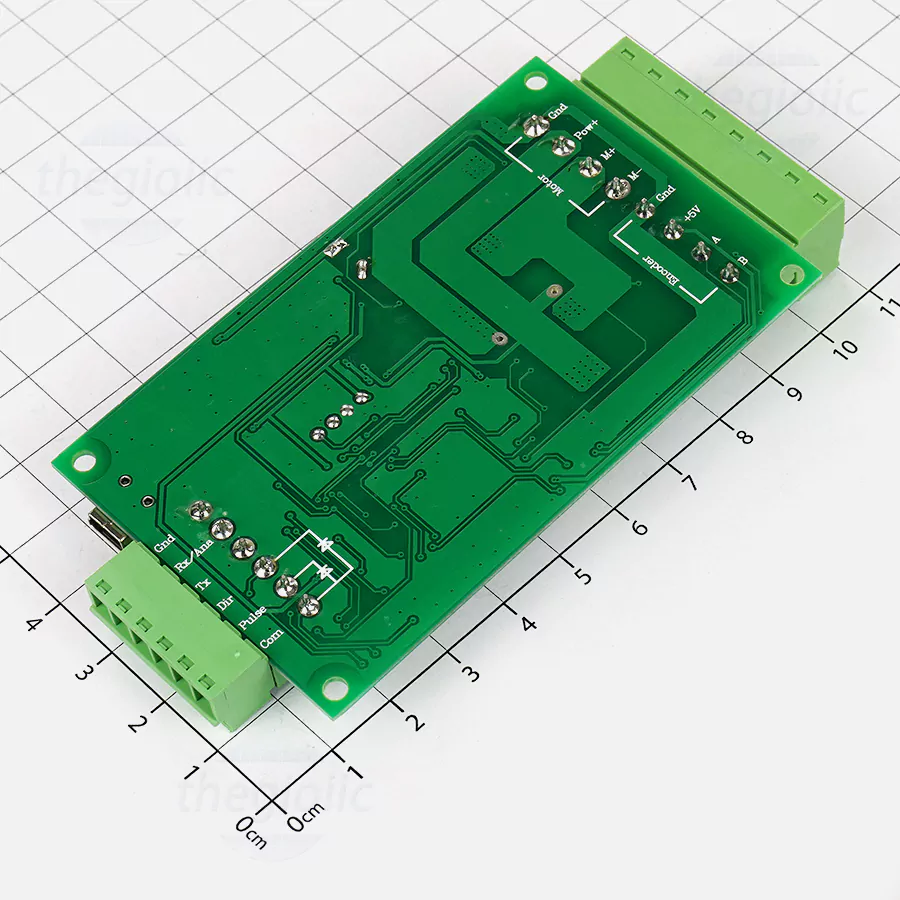

Với sự hỗ trợ hết sức mạnh mẽ của nhân ARM Coretex-M3, công nghệ Mosfet tiên tiến, đặc biệt sự kết hợp các thuật toán kinh điển về điều khiển vòng kín. Chúng tôi cho ra đời sản phẩm MSD-EH Mạch Điều Khiển Động Cơ Servo với độ chính xác cao. Sản phẩm tích hợp nhiều thuật toán điều khiển vòng kín và khối công suất trên cùng một board mạch. Giúp board mạch hết sức nhỏ gọn và giảm chi phí đáng kể cho người sử dụng.

Với một driver bạn có thể sử dụng để điều khiển vận tốc hoặc vị trí và vận tốc, driver hỗ trợ nhận tín hiệu điều khiển từ nhiều phương pháp khác nhau: Pulse/Dir, RS485, USB... Giúp cho người dùng rất dễ dàng tích hợp vào hệ thống của riêng mình.

Đặc biệt driver được kèm theo một phần mềm, tích hợp công cụ tự động giò tìm thông số của hệ thống từ đó đưa ra các chuẩn đoán về các hệ số điều khiển của động cơ. Phần mềm còn hỗ trợ người dùng quan sát, kiểm thử đắp ứng của hệ thống một cách trực quan và trực tiếp.

Thông số kỹ thuật:

• Có phần mềm mô phỏng
• 10-40VDC, 0-30A, 0-400W
• Encoder hồi tiếp x4.
• Cho phép thiết lập số xung Encoder/Vòng.
• Bộ lọc nhiễu Encoder có thể cấu hình lại theo ý muốn.
• Bảo vệ quá dòng, ngắn mạch, cho phép giới hạn dòng điện bằng phần mềm.
• Công cụ dò tìm thông số hệ thống tự động.
• Hỗ trợ các bộ điều khiển: State feedback, P-PI, PID, PI, …(*).
• Liên kết qua mạng RS485.
• Làm việc độc lập nhận lện Pulse/Dir để điều khiển vị trí hoặc Analog
• để điều khiển vận tốc.
• Có phần mềm giám sát, điều khiển và thiết lập bộ điều khiển.
• Hỗ trợ kết nối USB 2.0 đến phần mềm.
• Công tắc giới hạn trái, phải.

Ứng dụng:

• Tự động hóa và robot.
• Dân dụng.
• Học thuật: Người sử dụng có thể dễ dàng hình dung các bộ điều khiển vận hành và hoạt động như thế nào.
