Chính hãng
RS485 CAN HAT Cho Raspberry Pi, SKU: 14882
Thương hiệu
Waveshare
Mô tả
Nguồn: 3.3VDC, giao tiếp: SPI, SKU: 14882
Hàng còn: 4 Cái
(Gửi hàng trong ngày)
0
Phản hồi
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 223.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Mô tả sản phẩm

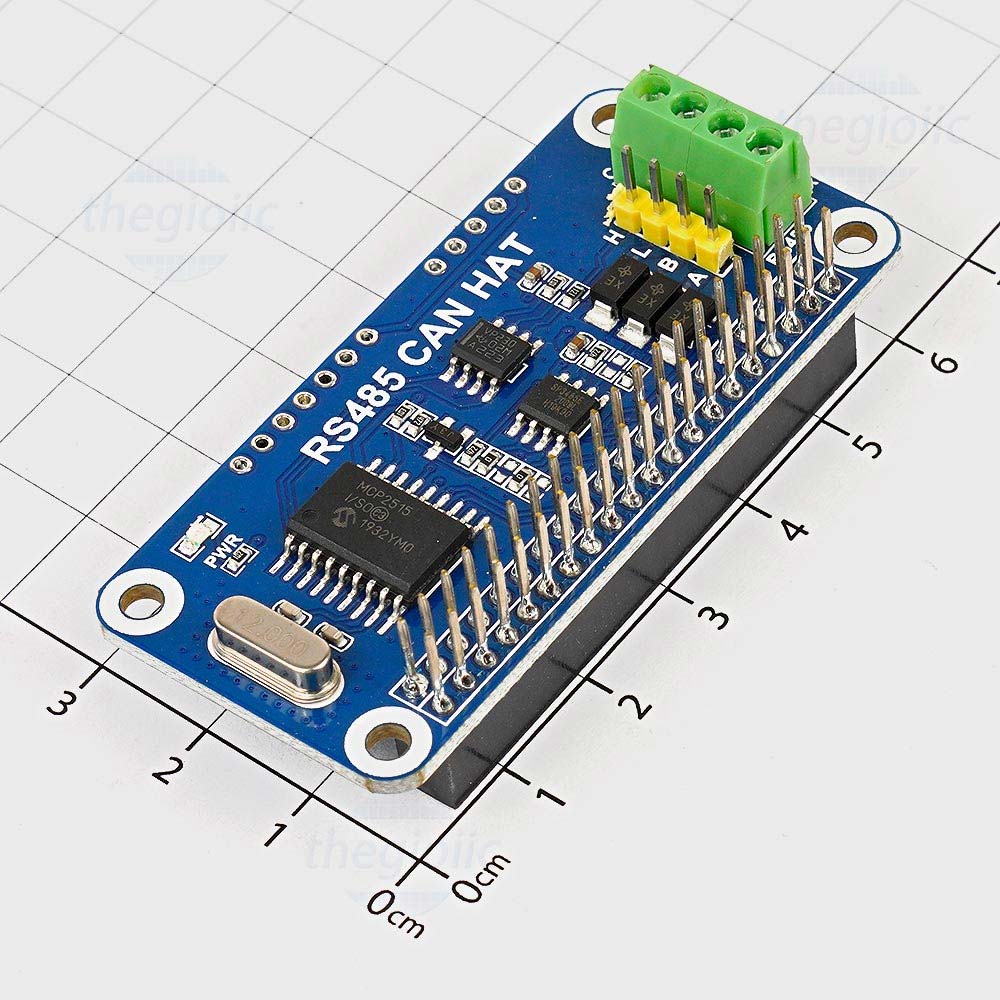

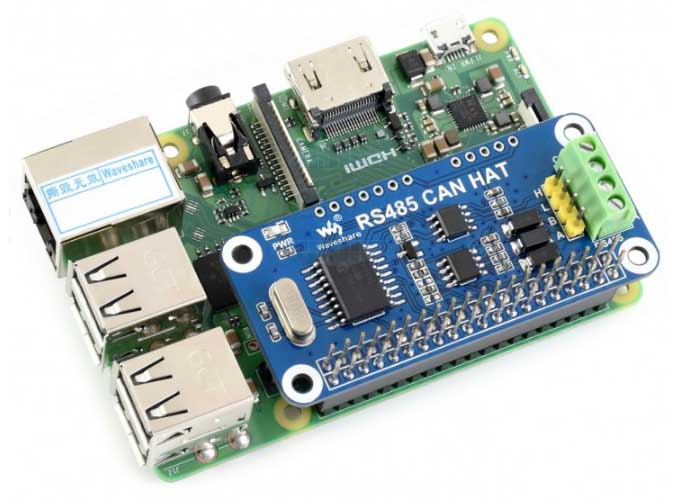

RS485 CAN HAT cho Raspberry Pi cho phép Pi của bạn giao tiếp ổn định với các thiết bị khác trong khoảng cách xa thông qua các chức năng RS485 / CAN.
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3V
- IC điều khiển: MCP2515
- IC giao tiếp CAN: SN65HVD230
- IC giao tiếp RS485: SP3485
- Kích thước: 65x30 mm

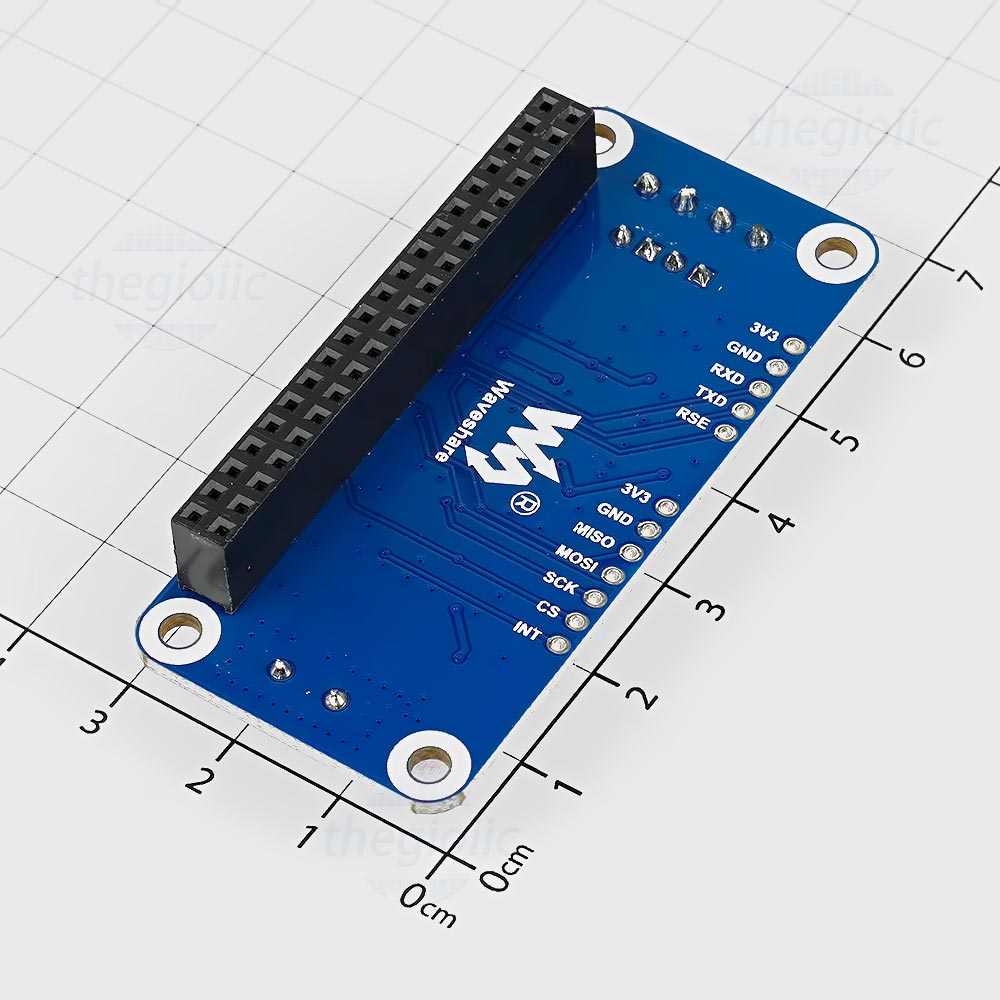

Chức năng chân:
| Chân | RASPBERRY PI (BCM) | Mô tả |
| 3V3 | 3V3 | 3.3V |
| GND | GND | Ground |
| SCK | P11 / SCLK | SPI clock đầu vào |
| MOSI | P10 / MOSI | SPI dữ liệu đầu vào |
| MISO | P9 / MISO | SPI dữ liệu đầu ra |
| CS | P8 / CE0 | Chọn chip SPI |
| INT | P25 | Ngắt |
| RXD | P15 / RXD | Nhận RS485 UART |
| TXD | P14 / TXD | Truyền RS485 UART |
| RSE | P4 | Điều khiển RS485 TX / RX, cao cho TX, thấp cho RX |
Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng
