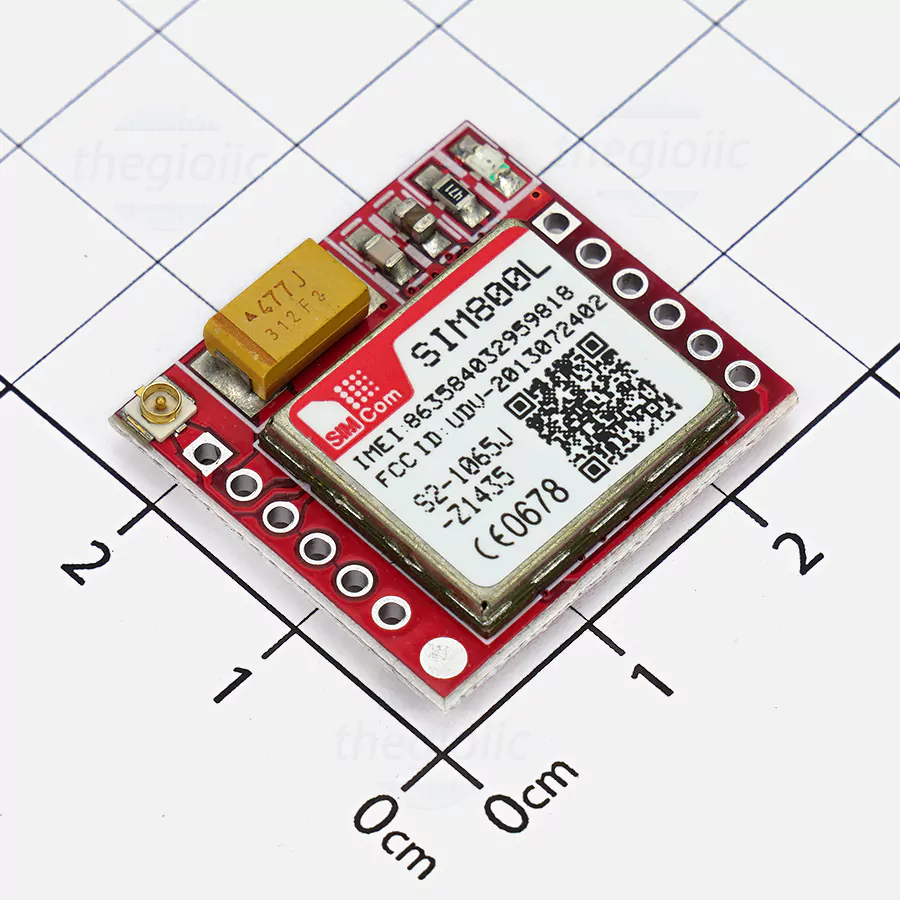

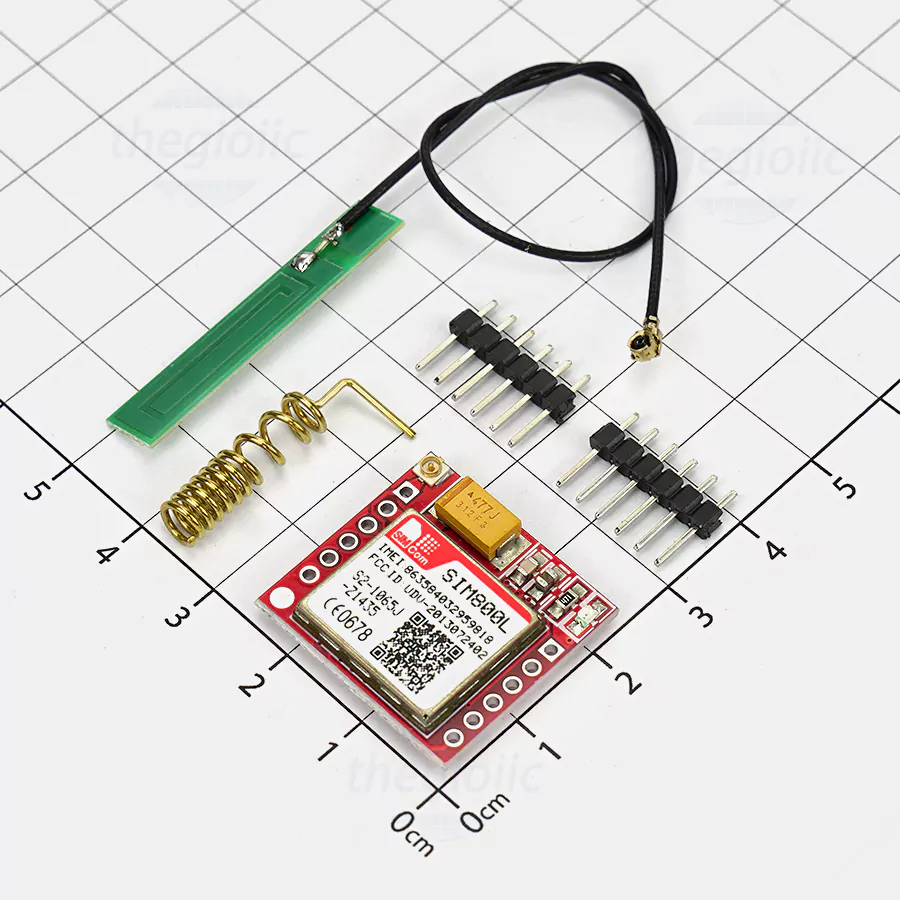

SIM800L GPRS GSM là một mô-đun được thiết kế nhỏ gọn, hoạt động ổn định, tích hợp khe Micro SIM và ăng-ten, có thể được tích hợp vào một số lượng lớn các dự án IoT.

Bạn có thể sử dụng mô-đun này để thực hiện hầu hết mọi thứ mà một điện thoại di động bình thường có thể làm được ví dụ như: tin nhắn văn bản SMS, thực hiện hoặc nhận cuộc gọi điện thoại, kết nối Internet thông qua GPRS, TCP / IP, v.v.

Mô-đun hỗ trợ mạng GSM / GPRS bốn băng tần, có nghĩa là nó hoạt động khá nhiều ở mọi nơi trên thế giới.

Thông số kỹ thuật:

Chip: SIM800L
Điện áp: 3.7~4.2 VDC
Khe sim MicroSim
Dòng chờ 10mA
Dòng hoạt động 100mA đến 1A. Có thể dùng dòng 500mA từ Arduino nhưng nên dùng nguồn đủ 1A để mạch hoạt động ổn định hơn.
Mạng lưới hỗ trợ: mạng quad-band toàn cầu
Kích thước module: 2.5cmx2.3cm

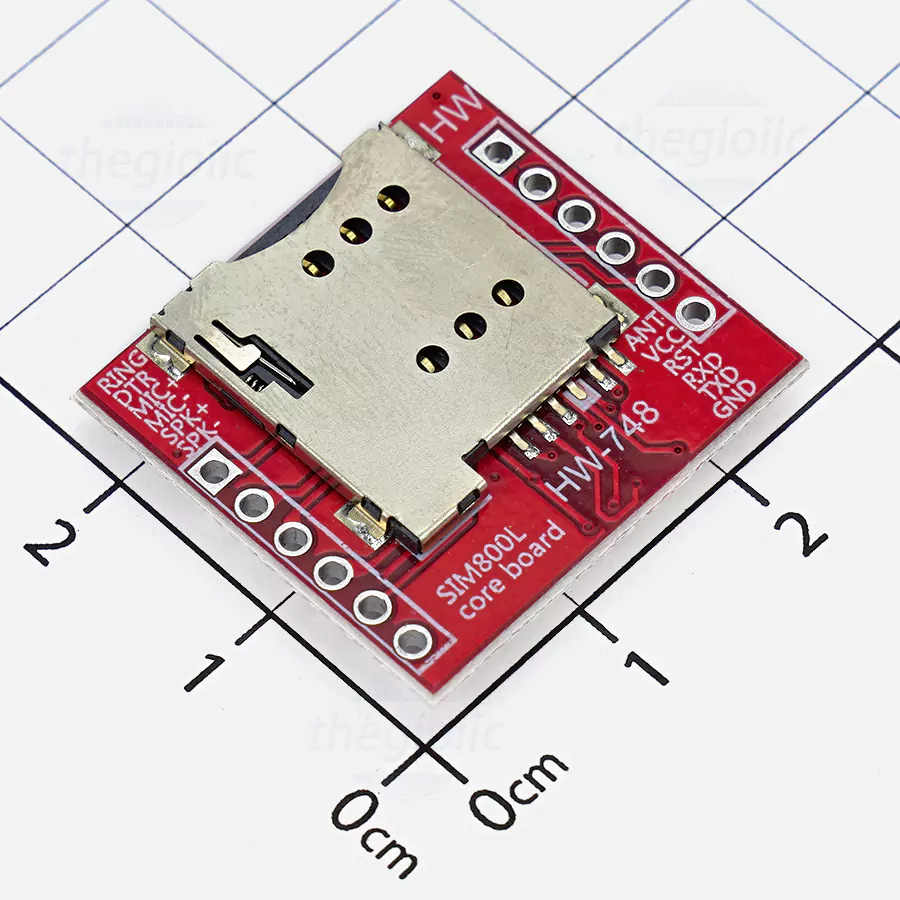

Kêt nối

VCC: Nguồn vào 3.7~4.2 VDC.
TXD: Chân truyền Uart TX, nối với RXD.
RXD: Chân nhận Uart RX, nối với TXD.
DTR : Chân UART DTR, thường không xài.
SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh.
MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh. Reset: Chân khởi động lại Sim800L (thường không xài).
RING : báo có cuộc gọi đến
GND: Chân Mass, cấp 0V.
