555 Timer và các mạch ứng dụng thực tế – Không chỉ là tạo xung đơn giản

IC 555 Timer là một trong những vi mạch huyền thoại trong thế giới điện tử – đơn giản, đa năng và cực kỳ phổ biến trong cả môi trường học thuật lẫn công nghiệp. Mặc dù tên gọi “Timer” gợi đến chức năng định thời, nhưng IC này còn có thể làm được nhiều hơn thế: tạo xung, tạo trễ, dao động, điều chế PWM, thậm chí cả chuyển mạch kỹ thuật số.

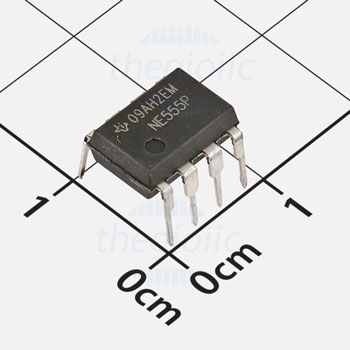

1. Giới thiệu về IC 555 – Nhỏ gọn, mạnh mẽ và linh hoạt

IC 555 được phát minh từ những năm 1970 và nhanh chóng trở thành "con dao đa năng" cho các kỹ sư điện tử. Với chỉ vài linh kiện phụ trợ, bạn có thể cấu hình 555 thành mạch đơn ổn định (monostable), đa ổn định (astable) hoặc chốt SR (bistable).

Ưu điểm nổi bật:

Hoạt động với điện áp rộng (4.5V – 15V)
Dòng cấp ra lớn (200mA), đủ điều khiển relay, LED, loa nhỏ...
Giá thành rẻ, dễ tìm và dễ sử dụng

2. Các cấu hình mạch phổ biến với IC 555

2.1. Mạch đơn ổn định – Tạo trễ, hẹn giờ

Khi có xung kích hoạt, 555 sẽ tạo ra một mức cao trong khoảng thời gian xác định bởi điện trở và tụ điện.
Ứng dụng: Hẹn giờ tắt mở, chống rung tiếp điểm, tạo tín hiệu delay.

2.2. Mạch đa ổn định – Tạo dao động và xung nhịp

Không cần xung đầu vào. Mạch tự dao động liên tục theo tần số định trước.
Ứng dụng: Nháy LED, tạo tín hiệu clock, điều khiển servo, tạo âm thanh đơn tần.

2.3. Mạch điều chế PWM – Điều khiển độ sáng, tốc độ

Có thể điều chỉnh độ rộng xung (duty cycle) để điều khiển thiết bị đầu ra.
Ứng dụng: Điều khiển tốc độ motor DC, điều chỉnh độ sáng LED, làm nguồn xung.

3. Một số mạch ứng dụng thực tế của IC 555

Ứng Dụng	Mô Tả
Mạch đèn nhấp nháy LED	Cấu hình đa ổn định để nháy LED theo chu kỳ
Máy tạo âm đơn tần	Kết hợp với loa và tụ điện để phát ra âm thanh
Mạch hẹn giờ bật tắt relay	Ứng dụng trong tự động hóa, bật tắt tải sau thời gian nhất định
Điều khiển dimmer đơn giản	PWM điều chỉnh độ sáng LED hoặc tốc độ quạt
Mạch chống trễ (debounce)	Lọc nhiễu cho công tắc cơ học trong mạch kỹ thuật số

4. Vì sao nên chọn mạch định thời sử dụng IC 555?

So với các giải pháp dùng vi điều khiển, mạch 555 có lợi thế rõ ràng:

Không cần lập trình
Đáp ứng nhanh, hoạt động ổn định
Dễ sửa chữa và thay thế

Đối với các ứng dụng đơn giản hoặc yêu cầu chi phí thấp, IC 555 là một lựa chọn đáng cân nhắc.

5. Kết luận

Dù đã hơn 50 năm tuổi đời, 555 Timer vẫn chứng minh rằng những thiết kế đơn giản nhưng hiệu quả luôn có chỗ đứng vững chắc trong thế giới điện tử. Với kiến thức cơ bản về cách hoạt động và cấu hình, bạn có thể ứng dụng IC này vào hàng loạt dự án từ đơn giản đến nâng cao.
