Arduino UNO R4 là một bo mạch vi điều khiển mở nguồn dựa trên bộ vi điều khiển Renesas RA4M1 32-bit Arm Cortex-M4. Bo mạch này được thiết kế để làm cho việc lập trình và sử dụng vi điều khiển trở nên dễ dàng hơn cho người mới bắt đầu.

Đặt tiêu chuẩn mới

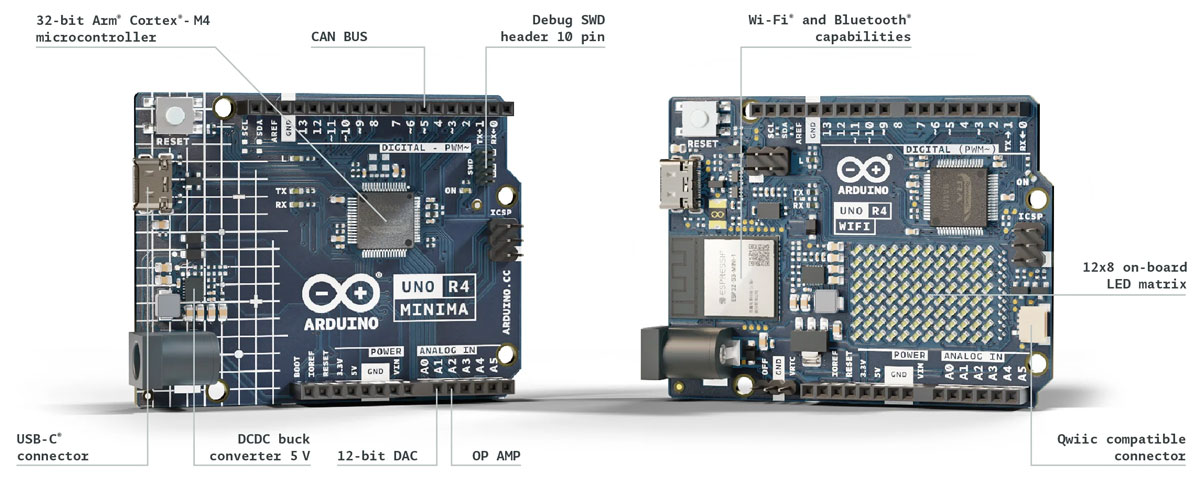

UNO R4 duy trì kích thước tiêu chuẩn, khả năng tương thích với shield, nguồn cung cấp 5V và độ bền của dòng UNO, đồng thời cung cấp vi điều khiển Arm® Cortex®-M4 32 bit và bộ nhớ tăng gấp 16 lần. Nhờ thiết kế tản nhiệt được cải tiến, các bo mạch UNO R4 có thể được cấp nguồn lên đến 24 V.

Công cụ tạo mẫu và học tập tốt nhất dành cho mọi người vừa trở nên tốt hơn.

Arduino UNO R4 có các tính năng sau:

Bộ vi điều khiển Renesas RA4M1 32-bit Arm Cortex-M4 với tốc độ xung nhịp 120 MHz
14 chân đầu vào/đầu ra kỹ thuật số với khả năng điều khiển PWM
6 chân đầu vào tương tự với độ phân giải 10 bit
Giao tiếp USB-C để lập trình và giao tiếp với máy tính
Kết nối Wi-Fi tích hợp (đối với phiên bản UNO R4 WiFi)

Arduino UNO R4 có thể được sử dụng để tạo ra nhiều loại dự án điện tử, bao gồm:

Các thiết bị điện tử tiêu dùng, chẳng hạn như đèn LED, động cơ, và cảm biến
Các hệ thống tự động hóa, chẳng hạn như máy điều khiển nhiệt độ và hệ thống an ninh
Các thiết bị IoT, chẳng hạn như đồng hồ thông minh và hệ thống theo dõi

Arduino UNO R4 là một lựa chọn tuyệt vời cho người mới bắt đầu muốn học cách lập trình vi điều khiển. Bo mạch này có giá cả phải chăng, dễ sử dụng và có sẵn nhiều tài nguyên trực tuyến để giúp người dùng bắt đầu.

Thông số kỹ thuật của Arduino UNO R4

Vi điều khiển	Renesas RA4M1 (Arm® Cortex®-M4)
USB	USB-C®	Programming Port
Chân	Digital I/O Pins	14
	Analog input pins	6
	DAC	1
	PWM pins	6
	External interrupts	2,3
Giao tiếp	UART	Yes, 1x
	I2C	Yes, 1x
	SPI	Yes, 1x
	CAN	Yes 1 CAN Bus
Nguồn	Circuit operating voltage	5 V
	Input voltage (VIN)	6-24 V
	DC Current per I/O Pin	8 mA
Tốc độ xung nhịp	Main core	48 MHz
Bộ nhớ	RA4M1	256 kB Flash, 32 kB RAM

Các chân của Arduino UNO R4

Arduino UNO R4 có 32 chân, được chia thành các nhóm sau:

Chân đầu vào/đầu ra Digital: Các chân này có thể được sử dụng để kết nối với các thiết bị điện tử khác.
Chân đầu vào Analog: Các chân này có thể được sử dụng để đọc tín hiệu tương tự từ các cảm biến.
Chân cấp nguồn: Các chân này cung cấp nguồn điện cho bo mạch.
Chân giao tiếp: Các chân này được sử dụng để giao tiếp với các thiết bị khác.

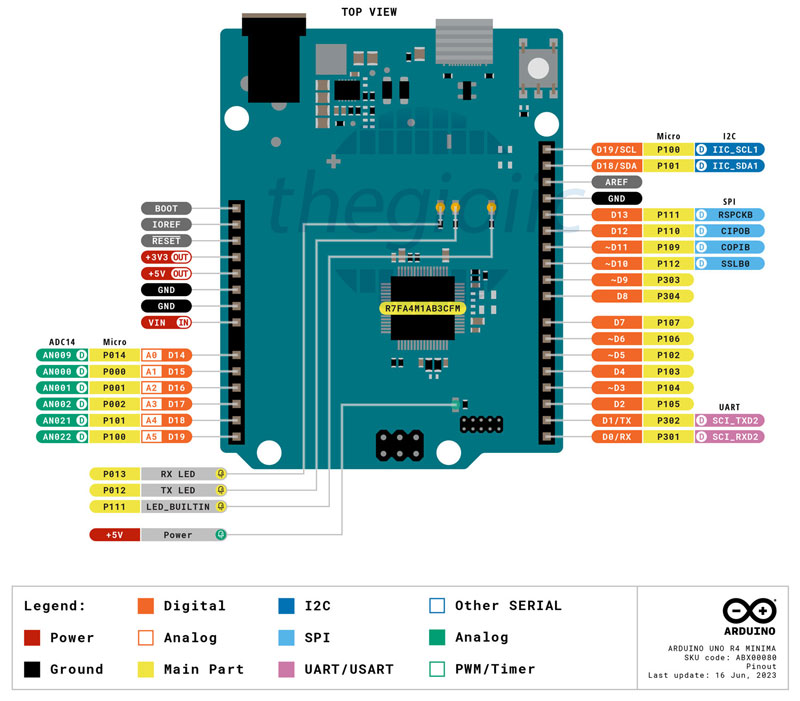

Arduino R4 Pinout

Lập trình Arduino UNO R4

Các công cụ phần mềm sau đây cho phép bạn lập trình Board Arduino cả online và offline.

Các dự án Arduino UNO R4

Dưới đây là một số dự án Arduino UNO R4 phổ biến:

Đèn LED nhấp nháy: Dự án này sẽ làm cho một đèn LED nhấp nháy.
Động cơ DC: Dự án này sẽ điều khiển một động cơ DC.
Cảm biến nhiệt độ: Dự án này sẽ đọc nhiệt độ từ một cảm biến nhiệt độ.

Kết luận

Arduino UNO R4 là một bo mạch vi điều khiển mạnh mẽ và dễ sử dụng. Bo mạch này là một lựa chọn tuyệt vời cho người mới bắt đầu muốn học cách lập trình vi điều khiển.
