Diode Array

Ngày nay, các thiết bị càng trở nên nhỏ lại, vì thế mà việc tích hợp nhiều chức năng và thu nhỏ các thành phần điện tử trên bo mạch là điều thiết yếu.

Điốt được sử dụng nhiều trong các hoạt động chuyển mạch, ngắt mạch dạng sóng trong thời gian ngắn, đường tuyền dữ liệu tốc độ cao và các cổng kết nối song song I/O khác.

Để đáp ứng được yêu cầu về không gian trên bảng mạch kỹ thuật số, các điốt tín hiệu được kết nối song song tạo thành một mảng được gọi là diode array tín hiệu nhỏ.

Chúng được bao bọc trong một hộp nhựa hoặc hộp kính trong các gói dòng đơn hoặc dòng kép, có từ nhiều điốt để cung cấp cấu hình cực âm chung hoặc cực dương chung.

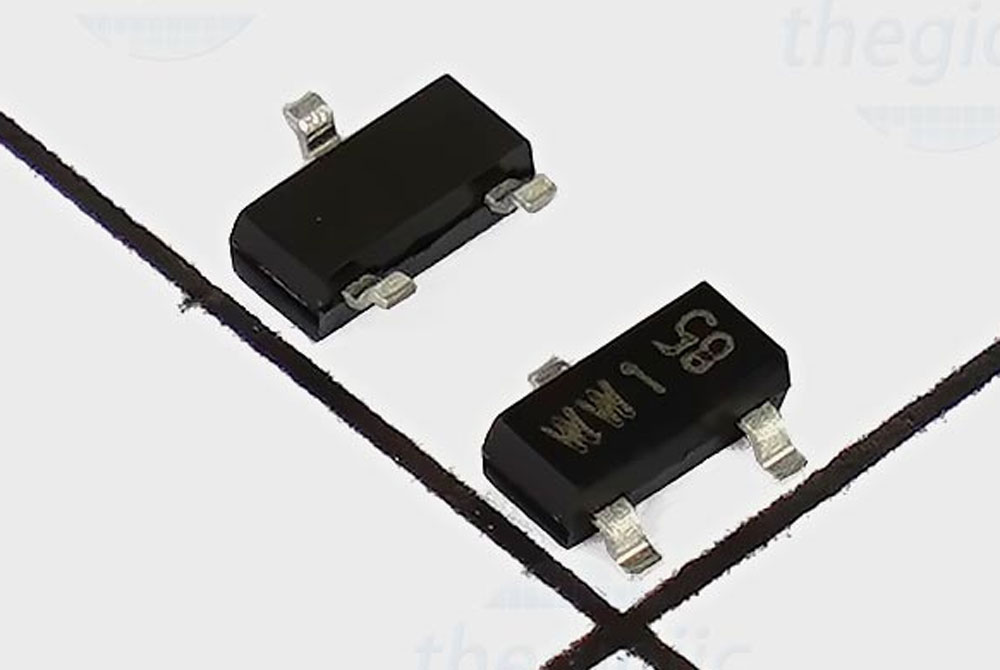

Diode Array BAT54C

Diode array tiết kiệm không gian, cung cấp khả năng bảo vệ phóng điện tĩnh, kiểm soát nhiệt và quá độ điện áp. Những ưu điểm này làm cho các diode array, lý tưởng để được đặt trong các mạch trên PCB.

Điốt TVS

Diode TVS là linh kiện điện tử phổ biến được sử dụng để kiểm soát các điện áp tức thời ( ví dụ như sự phóng tĩnh điện ESD) để bảo vệ mạch trước khi bị chúng phá hủy. Thường thấy trong các ứng dụng:

Làm chuyển hướng/kiểm soát trong các mạch, hệ thống có nguồn thấp
Sử dụng tốt đối với các mạch có tần số trung bình

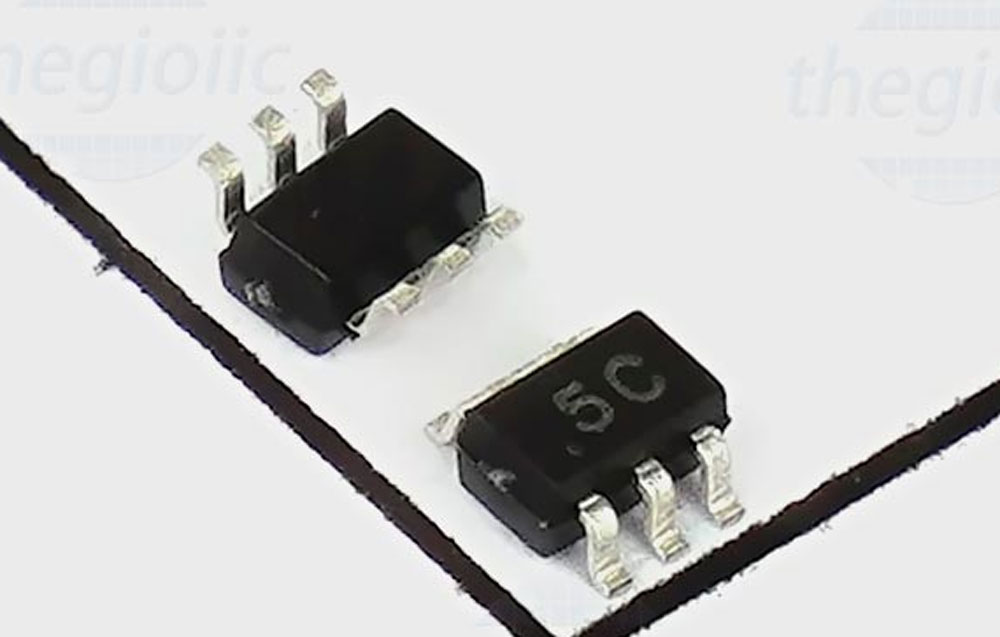

Diode TVS SMF05C

Ưu điểm:

Phản ứng nhanh
Dễ sử dụng
Có sẵn
Dùng được hai chiều hoặc 1 chiều
Hiệu chỉnh điện áp giữ (clamping voltage) thấp.
Không bị đoản mạch

Nhược điểm:

Tần số giới hạn hạn điện dung cao
Xử lí nguồn thấp
Đắt hơn diode zener và MOVs

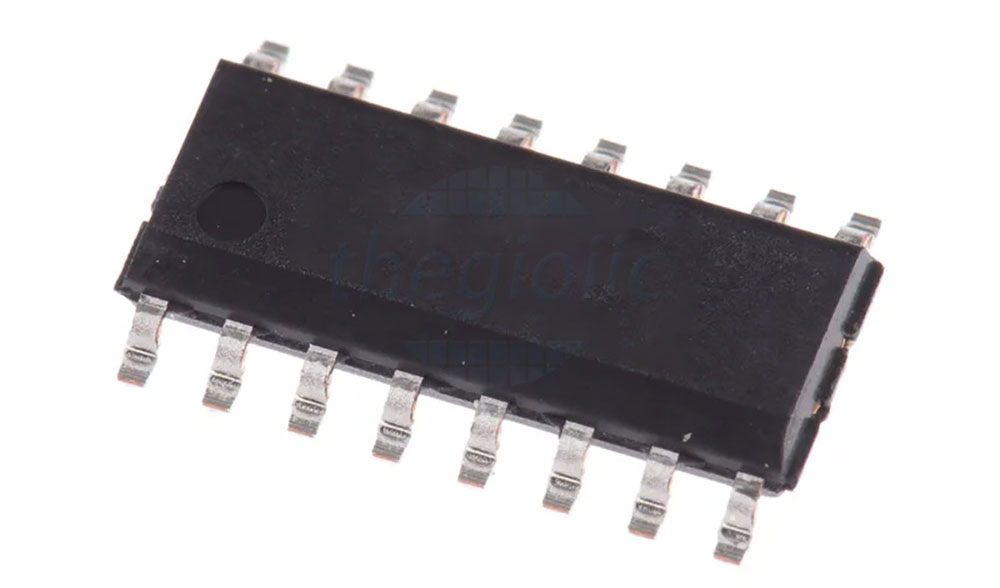

Diode TVS SP720ABG

Mặc dù diode zener và diode tiêu chuẩn vẫn được sử dụng để bảo vệ tạm thời. Tuy nhiên, nó được thiêt kế và điều chỉnh điện áp nên sẽ hoạt động không mạnh và đáng tin cậy như diode TVS.
