Giới thiệu về phần mềm STM32CubeMX

STM32CubeMX là một phần mềm miễn phí được cung cấp bởi STMicroelectronics (ST) để hỗ trợ việc lập trình cho các vi điều khiển (MCU) STM32. Phần mềm này cung cấp một giao diện đồ họa trực quan giúp người dùng dễ dàng cấu hình các chức năng của MCU, cũng như tự động tạo mã khởi tạo C cho dự án.

Download và Cài đặt STM32 CubeMX

CubeMx là 1 tools miễn phí của ST các bạn vào link Sau để download:

Các Bạn download file cài đặt STM32 CubeMX tại link:

https://www.st.com/en/development-tools/stm32cubemx.html

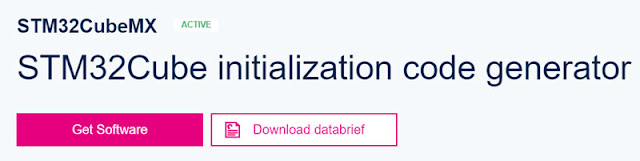

Click và GetSoftware, đăng kí 1 tài khoản miễn phí bằng gmail và tải về

Sau khi tải về chúng ta giải nén và chạy file có đuôi .exe. Nhấn next

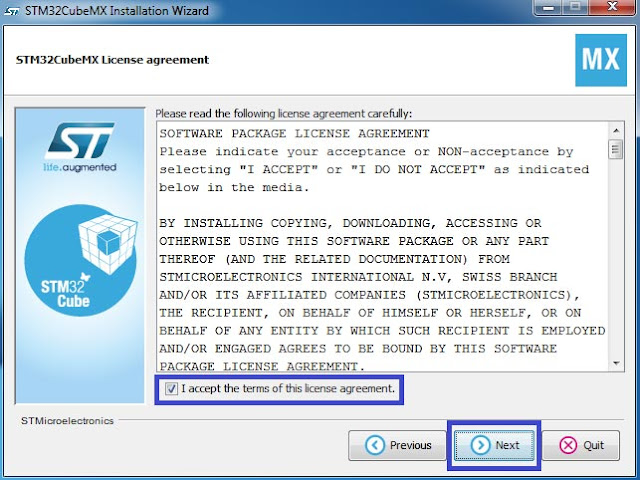

Tiếp theo, tick chọn “I accept the terms of this license agreement.” và nhấn Next:

Tiếp tục nhấn Next và chờ khi cài đặt kết thúc

Cài đặt STM32 CubeMX Package

Package là các gói dữ liệu của dòng chip mà chúng ta lập trình trên chúng.

Lỗi thường gặp khi chưa cài package cho CubeMX đó là khi mở một project của người khác sử dụng chip bạn chưa cài đặt bao giờ sẽ không mở được hoặc báo download nhưng ko thể down từ server về.

Khi download và cài đặt xong Cube, để thực hiện cấu hình trên một con MCU bạn phải cài đặt Package cho nó như sau

Vào Help -> Managed Embedded ….

Trong cửa sổ đó, chọn dòng chip mà bạn lập trình, ví dụ STM32F4xx. Trong đó bạn nên cài version mới nhất (nằm trên cùng), tích xanh và nhấn Install Now

Sau đó tạo project mới bằng cách nhấn vào Access to MCU Selector

Chọn dòng chip cần sử dụng và nhấn Start Project

Sau đó vào project manager Lưu 1 tên bất kì, chọn đường dẫn là Desktop (sẽ xóa sau khi cài đặt xong)

Chọn tool chain là MDK- ARM V5 nhấn Generate Code
