Hướng dẫn kết nối và kiểm tra Module RS232 sang RS485/RS422
Link sản phẩm:

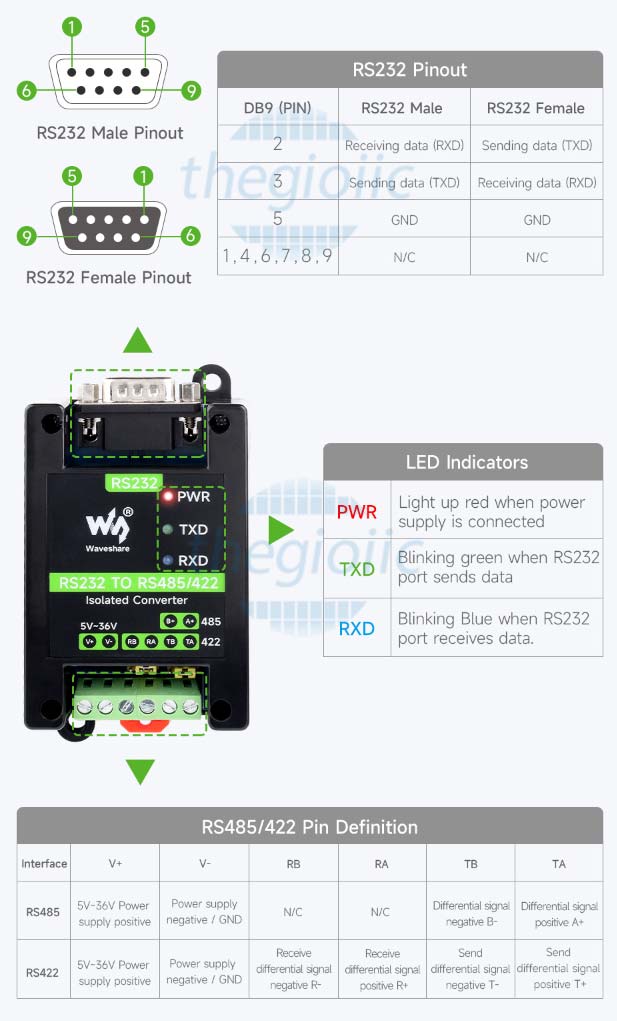

Chân | Giải thích |
---|---|
TA, TB | Transmit A và B (ngõ ra truyền RS422) |
RA, RB | Receive A và B (ngõ vào nhận RS422) |
A+, B+ | Đường truyền RS485 (2 dây) |
GND | Mass chung (nối đất tín hiệu) |
Trường hợp dùng RS485 (2 dây):
Chỉ cần dùng 2 dây truyền thông A+
và B+
, kết nối như sau:
-
Nối A+ của bộ chuyển đổi tới A của thiết bị RS485.
-
Nối B+ của bộ chuyển đổi tới B của thiết bị RS485.
-
Nối GND nếu thiết bị RS485 yêu cầu chung mass.
Lưu ý: RS485 dùng chung đường truyền cho cả truyền và nhận, nên chỉ dùng 2 dây A+ và B+ là đủ.
Trường hợp dùng RS422 (4 dây):
Chuẩn RS422 sử dụng 2 dây cho truyền (TX) và 2 dây cho nhận (RX). Kết nối như sau:
Truyền (TX):
-
TA → RA(RXA) của thiết bị bên kia.
-
TB → RB(RXB) của thiết bị bên kia.
Nhận (RX):
-
RA ← TA(TXA) của thiết bị bên kia.
-
RB ← TB(TXB) của thiết bị bên kia.
-
GND nên được nối chung giữa 2 thiết bị để đảm bảo tham chiếu điện áp.
Tóm tắt cách sử dụng:
Chuẩn | Dây cần nối | Chân dùng trên bộ chuyển đổi |
---|---|---|
RS485 | 2 dây (A+, B+) | A+, B+, (GND nếu cần) |
RS422 | 4 dây (TX và RX) | TA, TB, RA, RB, GND |
