Hướng dẫn nạp code cho Arduino Pro Mini Chi tiết

Nguồn: https://www.truongcongly.com/2024/04/huong-dan-nap-code-cho-arduino-pro-mini.html

Có hai phương pháp phổ biến để nạp code cho Arduino Pro Mini:

1. Sử dụng mạch nạp Arduino UNO:

Cần chuẩn bị:

• Mạch Arduino Pro Mini
• Mạch Arduino UNO R3
• Dây jumper
• Cáp USB

Cách thực hiện:

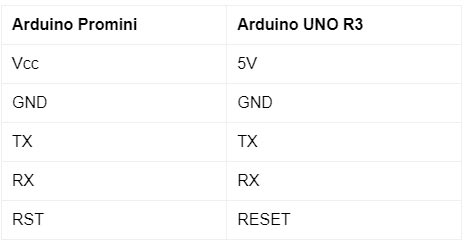

Kết nối mạch:

Cài đặt phần mềm + Nạp code:

• Cài đặt Arduino IDE nếu chưa có.
• Cắm Arduino UNO R3 vào máy tính, mở Arduino IDE lên
• Chọn Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega328.
• Chọn cổng COM phù hợp.
• Sau đó nạp code như bình thường.

2. Sử dụng mạch nạp FTDI/TTL:

Cần chuẩn bị:

• Mạch Arduino Pro Mini
• Mạch nạp FTDI/TTL
• Dây jumper
• Cáp USB

Cách thực hiện:

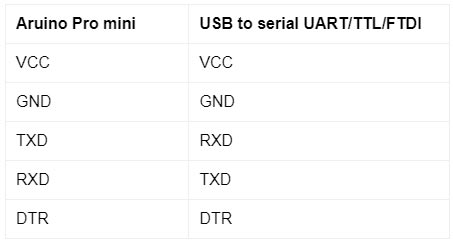

Kết nối mạch:

Cài đặt phần mềm + Nạp code:

• Cài đặt Arduino IDE nếu chưa có.
• Cắm mạch nạp FTDI/TTL/UART vào máy tính, mở Arduino IDE lên
• Chọn Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega328.
• Chọn cổng COM phù hợp.
• Sau đó nạp code như bình thường.
