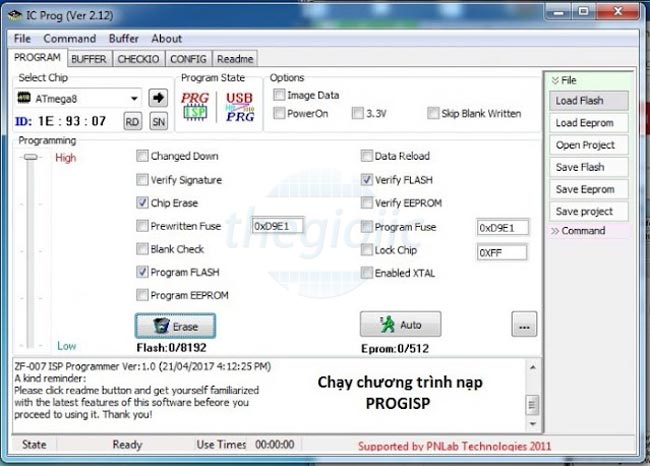

Bước 2

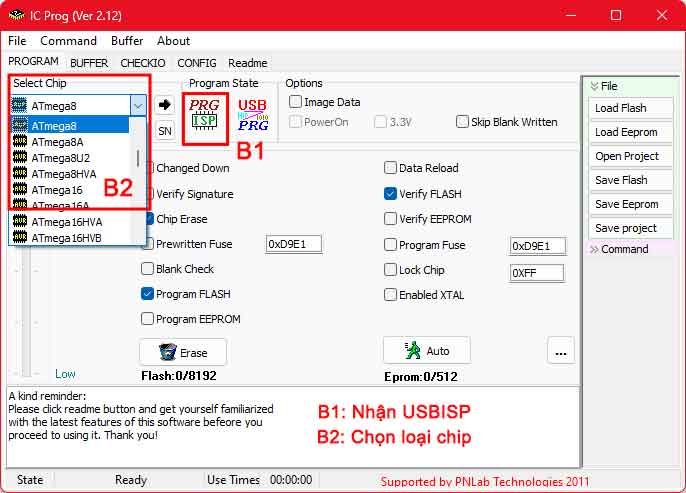

2.1: Chương trình nhận mạch nạp USBISP.

2.2: Chọn loại chip.

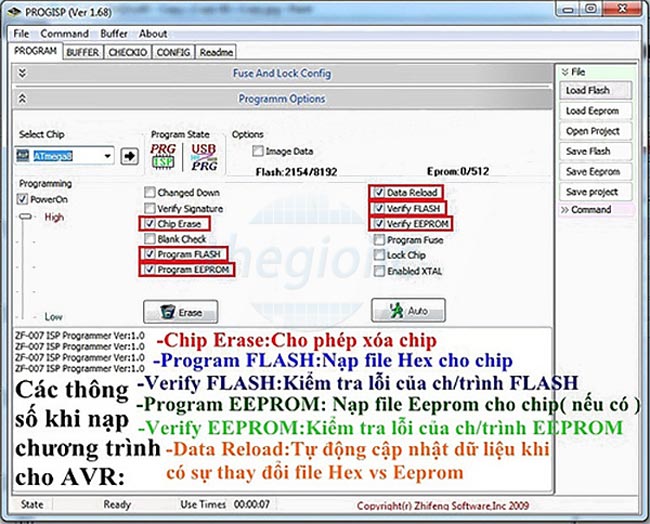

Bước 3: Các thông số quan trọng khi nạp chương trình

(Thông số quan trọng chương trình sẽ tự động Tích (V) khi bạn chọn chip tương ứng , bạn không cần thay đổi gì cả (Bên dưới là giải thích) )

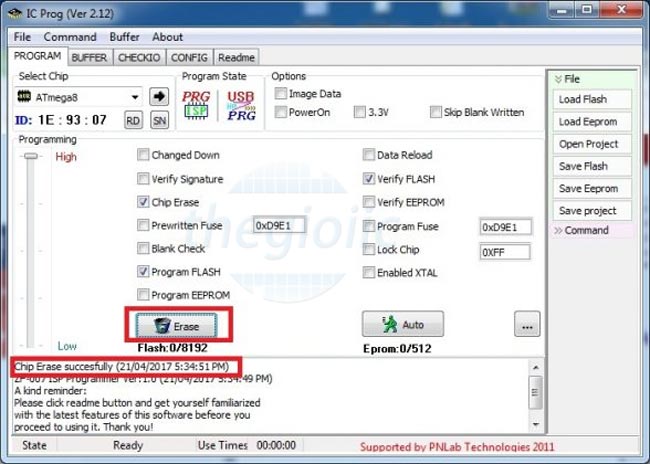

Bước 4: Xóa chip (xóa chương trình cũ có trong chip)

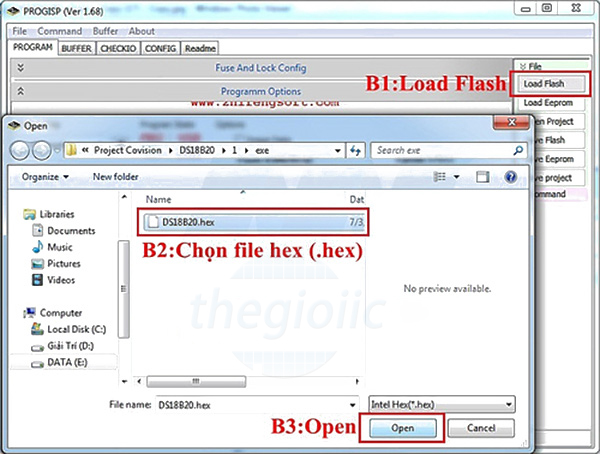

Bước 5: Nạp chương trình FLASH

5.1: Click Load Flash

5.2: Tìm file hex trong chương trình của bạn

5.3: Open thôi

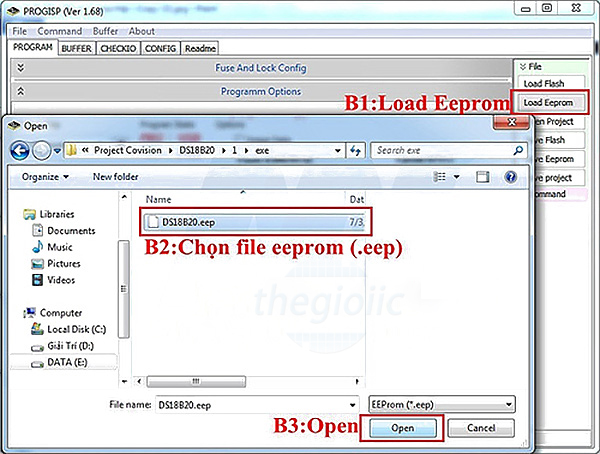

Bước 6 : Nạp chương trình Eeprom (Nếu có)

6.1:Click Load Eeprom

6.2:Tìm file .eep trong chương trình của bạn

6.3:Open thôi

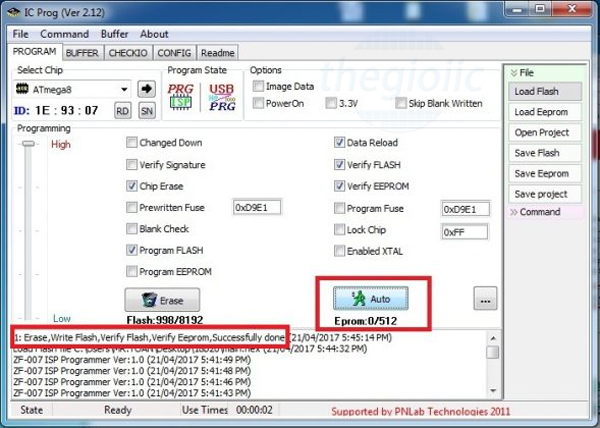

Bước 7 : Load chương trình.

Click Auto: để load chương trình bạn vừa chọn.

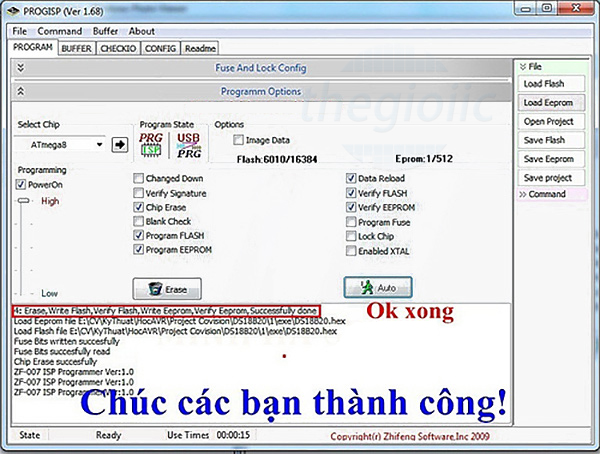

Bước 8: Hoàn thành

Khi có dòng chữ: Erase, Write Flash, Verify Flash, Verify Eeprom, Successfully done tức là bạn đã nạp xong chương trình.

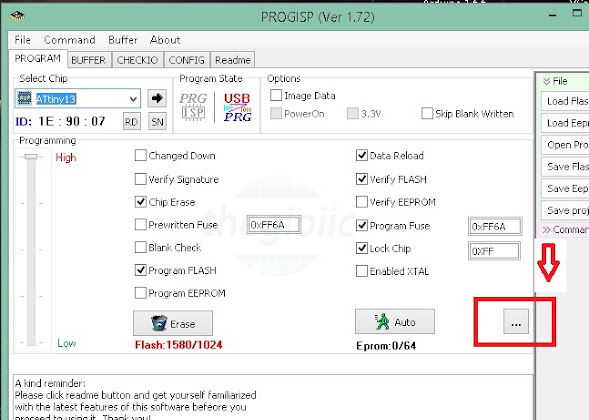

Chú ý: Khi các bạn Click vào button ... thì sẻ đưa đến bảng cấu hình tần số hoạt động của chíp (fuse bit)

Các bạn nên cẩn thận vì nếu cấu hình sai thì chíp sẻ khó cứu.

Sau đây là cách fuse bit cho chip Atmega8

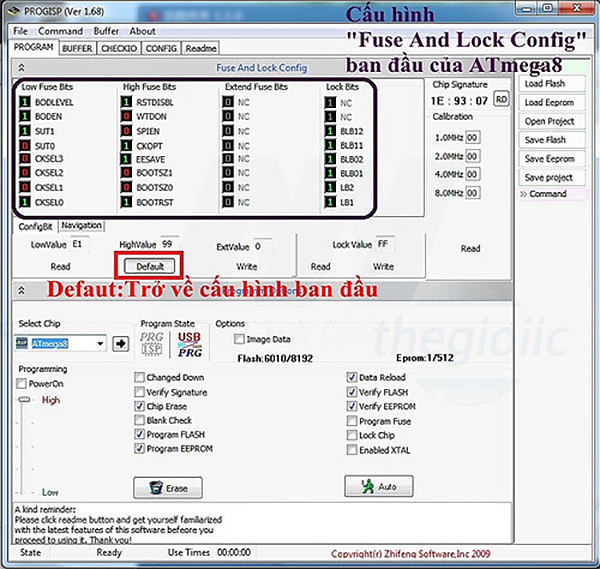

1. Defaut

Trở về cấu hình ban đầu.

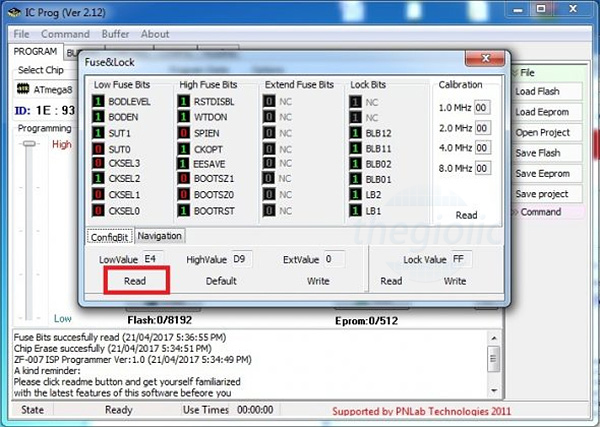

2. Read

Đọc tần số Thạch Anh từ chip vào chương trình.

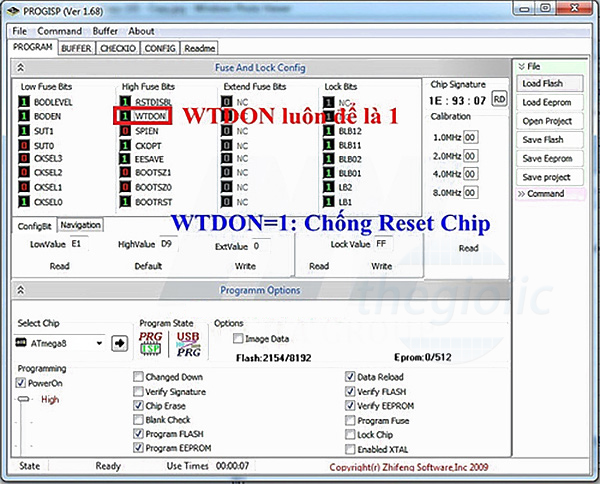

3. WTDON

WTDON luôn để là 1 khi cấu hình "Fuse And Lock Config" cho ATmega8.
(WTDON =1 : Chống Reset chip )

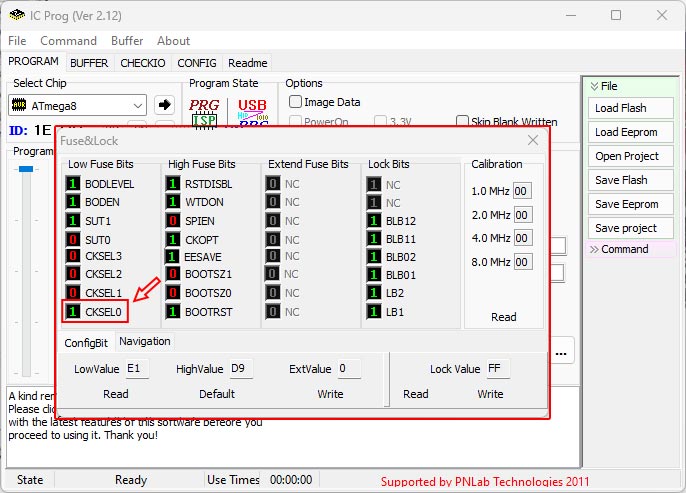

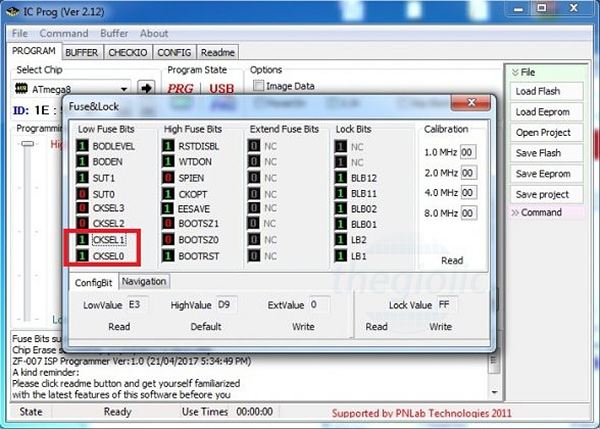

4.1. CKSEL0=1

Sử dụng Thạch Anh 1 MHz

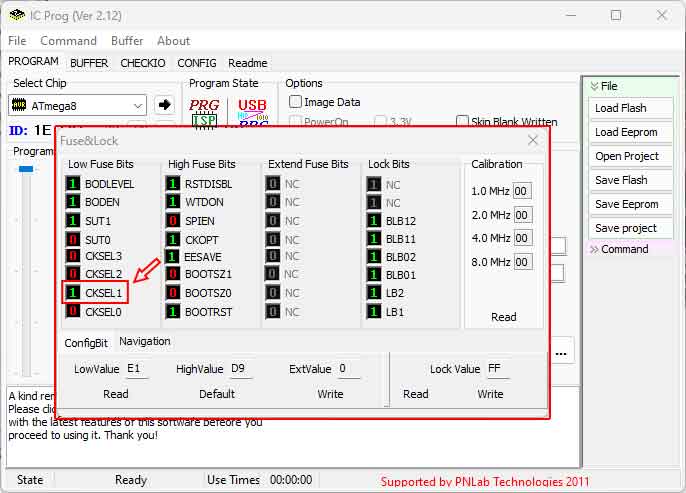

4.2. CKSEL1=1

Sử dụng thạch anh 2Mhz

4.2. CKSEL0=1 và CKSEL1=1

Sử dụng thạch anh 4Mhz

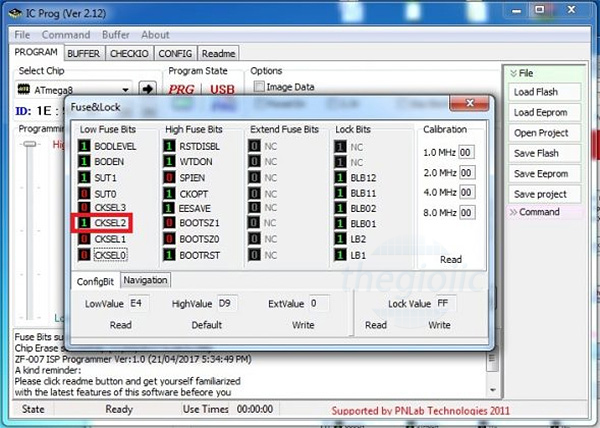

4.3. CKSEL2=1

Sử dụng thạch anh 8MHz

4.4. CKSEL0=CKSEL1=CKSEL2=CKSEL3=1

Sử dụng Thạch Anh ngoài

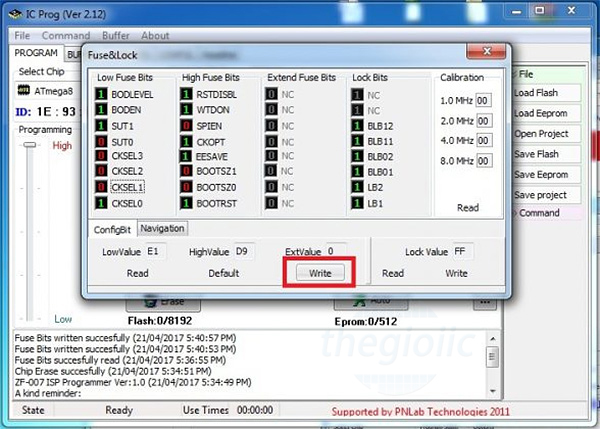

5. Write

Cấu hình tần số Thạch Anh từ chương trình vào chip.( ở đây lấy ví dụ là 1MHz nội)
