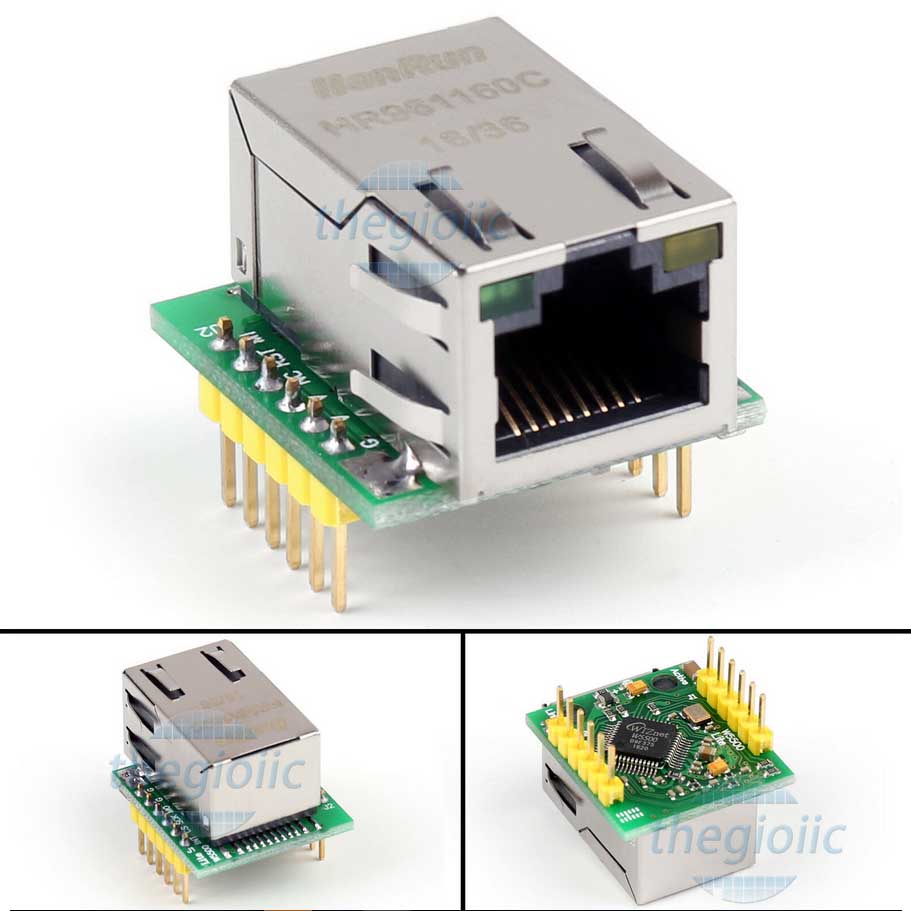

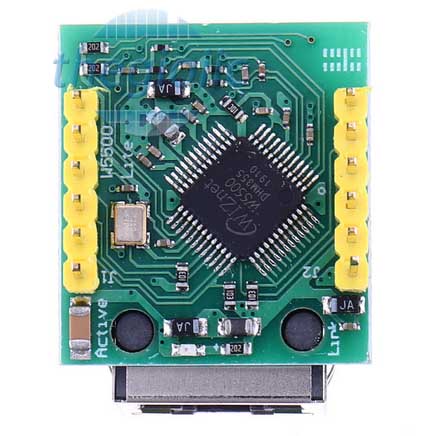

USR-ES1 là một mạch chuyển đổi Ethernet giao tiếp SPI, dùng chip W5500 của Wiznet, sử dụng cổng logic phần cứng để triển khai lớp truyền tải và lớp mạng của ngăn xếp giao thức TCP/IP (chẳng hạn như TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, v.v.), và tích hợp lớp liên kết dữ liệu, lớp vật lý và 32K byte RAM trên chip đóng vai trò là bộ đệm thu phát dữ liệu.

Chip điều khiển chính của máy tính chủ chỉ cần đảm nhận nhiệm vụ xử lý thông tin điều khiển lớp ứng dụng TCP/IP. Qua đó, khối lượng công việc của máy tính chủ để sao chép dữ liệu, xử lý giao thức và xử lý ngắt được tiết kiệm đáng kể, đồng thời cải thiện độ tin cậy và sử dụng hệ thống.

Thông số kỹ thuật:

Điện áp làm việc: 3.3V
Điện áp tín hiệu I/O: 5V
Giao tiếp: SPI tốc độ cao 80 MHz
Phần cứng tích hợp giao thức TCP/IP
Kết nối hỗ trợ: 8 socket
Hỗ trợ giao thức TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Hỗ trợ giao tiếp ngoại vi nối tiếp tốc độ cao (chế độ SPI 0 ~ 3)
Bộ nhớ trong: Cache truyền và nhận 32K byte
Hỗ trợ cổng Ethernet 10BaseT/100BaseTX
LED hiển thị trạng thái: kết nối mạng, tốc độ mạng, trạng thái hoạt động
Kích thước: 28.5x23x24mm
