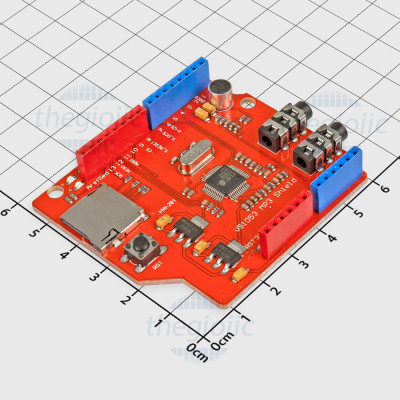

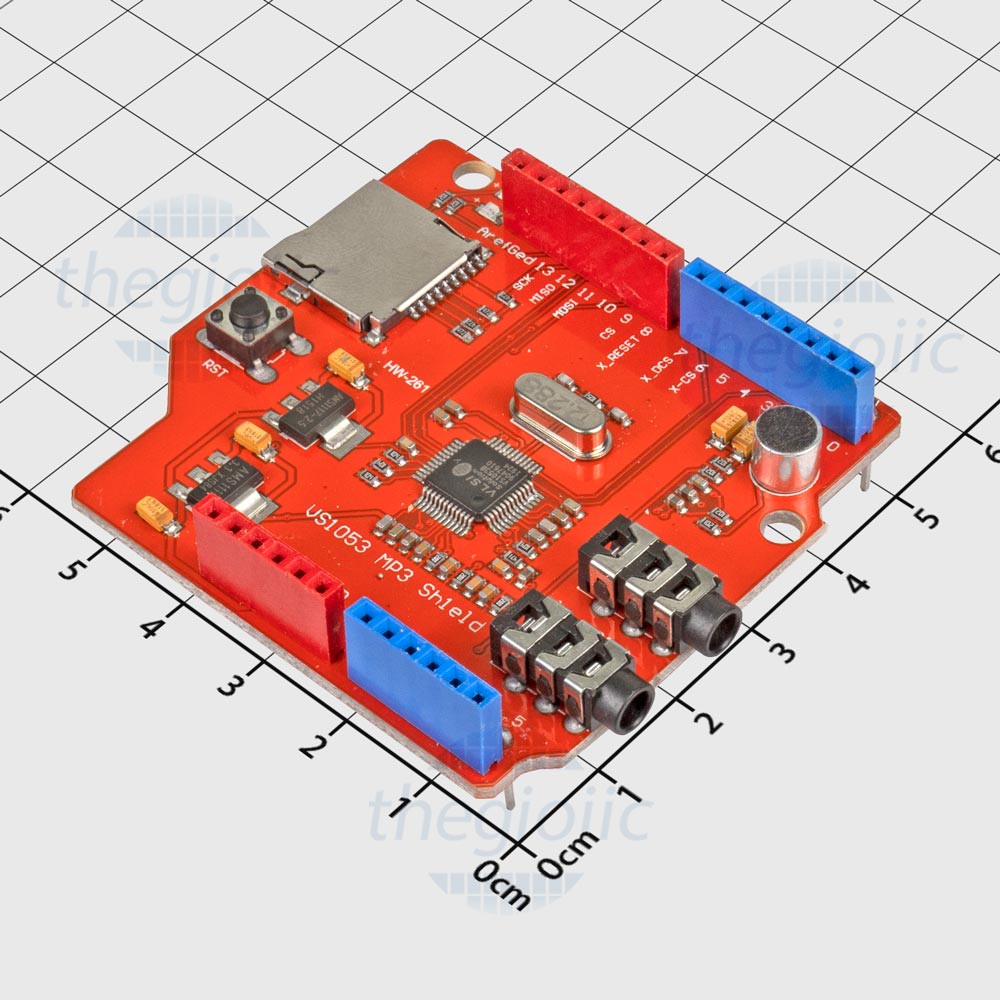

VS1053 là một bảng phát triển mô-đun ghi âm MP3 với chức năng ghi âm tích hợp có thể ghi và phát lại nhiều định dạng nhạc khác nhau, hỗ trợ ghi âm theo thời gian thực mã hóa OGG.

Mô-đun có hai jack cắm 3.5mm riêng biệt cho đầu ra âm thanh & micrô trên bo mạch để ghi âm, có bộ lọc tụ điện và thạc anh 12.288Mhz, có đèn báo nguồn tích hợp, giúp dễ dàng theo dõi trạng thái bật / tắt của mô-đun.

Ngoài ra, mạch tích hợp 2 IC ổn áp AMS1117-3.3V và 1.8V cấp dòng lên đến 800mA. Nguồn điện duy nhất trên bo mạch + 5VDC cung cấp điện áp ổn định liên tục cho mạch.

Chức năng:

Hỗ trợ giải mã các định dạng như: MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM and ADPCM). Shield có thể dùng để ghi âm PCM (WAV) và nén Ogg Vorbis và điều chỉnh được các tín hiệu như: bass, treble, volume,v.v... Ngoài ra, chúng ta còn điều khiển được 8 chân GPIO để đọc nút nhấn hay bật/tắt các bóng LED nhỏ.
Mạch đã tích hợp sẵn các ngoại vi: mic, giắc 3.5mm (cả IN và OUT), LED hiển thị,.v.v...
Kết hợp với board Arduino các bạn có thể tạo ra: loa di động chơi nhạc từ thẻ microSD, mạch phát âm thanh theo ý muốn (đếm số phòng khám), hoặc ứng dụng vào ngôi nhà thông minh phát tiếng nói,.v.v...

VS1053 MP3 Arduino Shield hoàn toàn tương thích với các board Arduino

Nguồn: 5VDC
Giải mã nhiều định dạng âm thanh, hỗ trợ cho mã hóa OGG ghi thời gian thực
Hỗ trợ giao tiếp SPI tốc độ cao
Một Jack tai nghe 3mm stereo và đầu ra
Tích hợp sẵn 1 microphone để ghi âm va 1giắc 3.5mm MIC in
IC đệm 74LV125 tốc độ cao đảm đảo tín hiệu cho giao tiếp giữa thẻ nhớ và VS1053B
Tích hợp 2 IC ổn áp AMS117-3.3V và 1.8V cấp dòng lên đến 800mA.
Thạch anh 12,288 Mhz
Khe gắn thẻ nhớ : loại MicroSD
Giải mã các định dạng
Ogg Vorbis
MP3 , MPEG 1 & 2 audio layer III (CBR+VBR+ABR)
MP1 & MP2 = MPEG 1 & 2 audio layers I & II optional
MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
WMA4.0/4.1/7/8/9 all profiles (5-384 kbps)
FLAC lossless audio with software plugin (upto 24 bits, 48 kHz)
WAV (PCM + IMA ADPCM)
General MIDI 1 / SP-MIDI format 0
Mã hóa các định dạng từ mic / line
Ogg Vorbis with software plugin
IMA ADPCM
16-bit PCM

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

VS1053 MP3 Shield For Arduino Mega UNO
