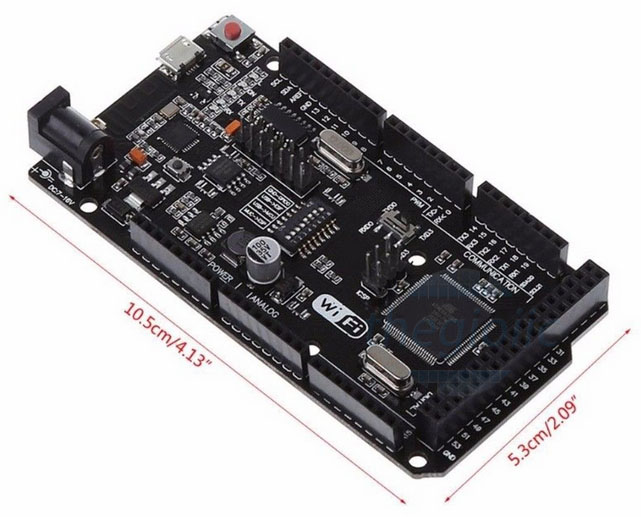

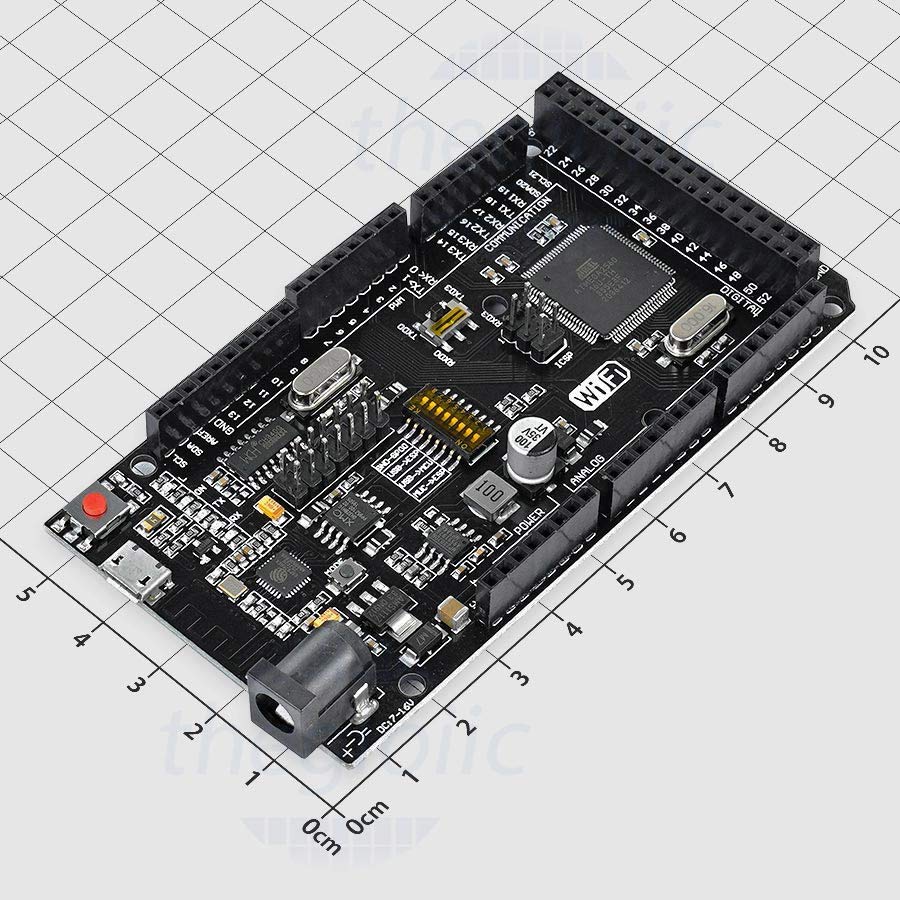

Wemos Arduino Mega2560 R3 Wifi Esp8266 là một phiên bản tùy chỉnh của bo mạch ARDUINO MEGA R3 cổ điển. Tích hợp đầy đủ bộ vi điều khiển Atmel ATmega2560 và IC Wi-Fi ESP8266, với bộ nhớ flash 32 Mb (megabit) và bộ chuyển đổi CH340G USB-TTL trên một bo mạch duy nhất.

Tất cả các thành phần có thể được thiết lập để hoạt động cùng nhau hoặc độc lập. Thông qua USB, bạn có thể cập nhật firmvare cho ATmega2560 và cho ESP8266.

Tích hợp Dip Switch cấu hình linh hoạt:

CH340G <-> ATmega328P (Nạp code cho ATmega2560 qua cổng USB).
CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).
CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).
ESP8266 <-> ATmega2560 (Kết nối ESP8266 và ATmega2560 qua giao tiếp UART).

Connection↓/Switch No.→	1	2	3	4	5	6	7	8
CH340 connect to ESP8266 (upload sketch)	OFF	OFF	OFF	OFF	ON	ON	ON	NoUSE
CH340 connect to ESP8266 (connect)	OFF	OFF	OFF	OFF	ON	ON	OFF	NoUSE
CH340 connect to ATmega2560 (upload sketch)	OFF	OFF	ON	ON	OFF	OFF	OFF	NoUSE
CH340 connect to Mega2560 COM3 connect to ESP8266	ON	ON	ON	ON	OFF	OFF	OFF	NoUSE
Mega2560+ESP8266	ON	ON	OFF	OFF	OFF	OFF	OFF	NoUSE
All modules work independent	OFF	OFF	OFF	OFF	OFF	OFF	OFF	NoUSE
