X9C103S Mạch Biến Trở Số 10 KOhm Cho Arduino
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 59.000 |
| 20+ | 58.000 |
| 50+ | 57.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Mô tả sản phẩm

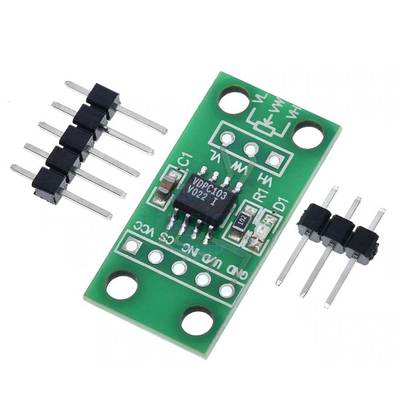

X9C103S Mạch Biến Trở Số 10 KOhm Cho Arduino là một mạch chiết áp kỹ thuật số dùng Chip X9C103S bao gồm một dãy điện trở, các công tắc gạt, một phần điều khiển và bộ nhớ không thay đổi.
Thông số kỹ thuật:

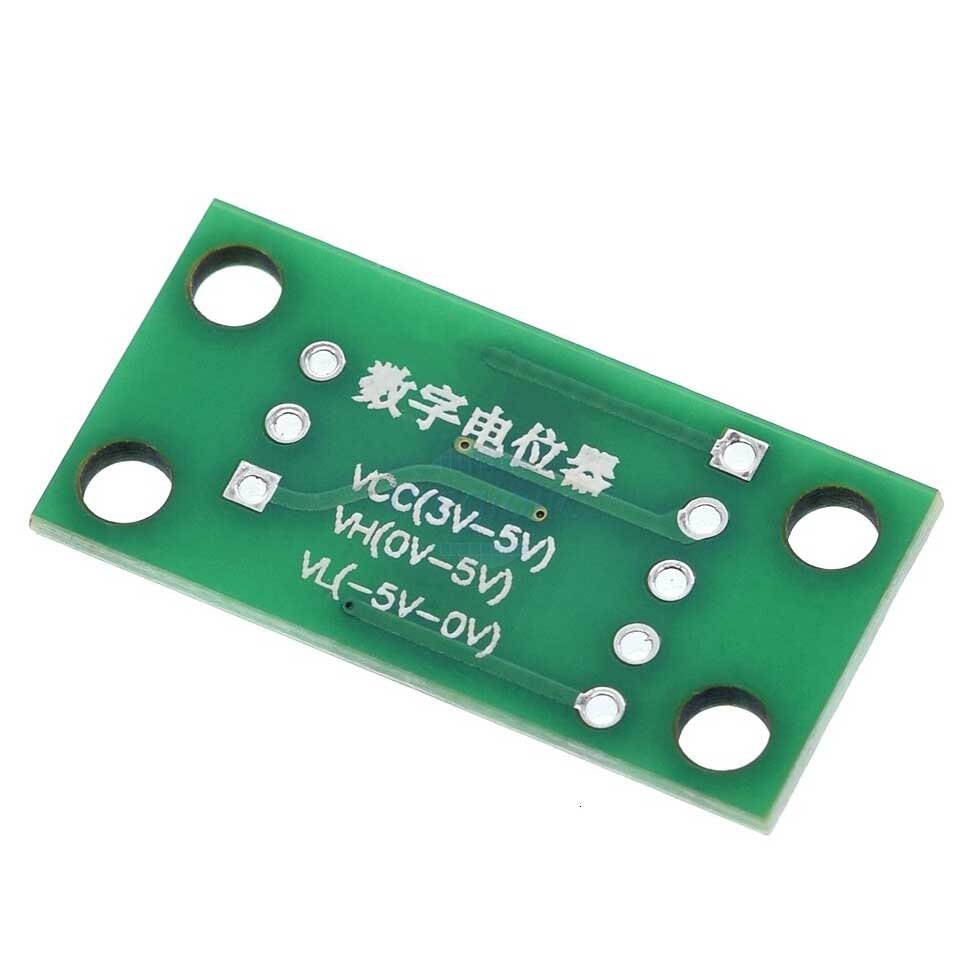

- Điện áp hoạt động: 3 - 5VDC
- Chip: X9C103S

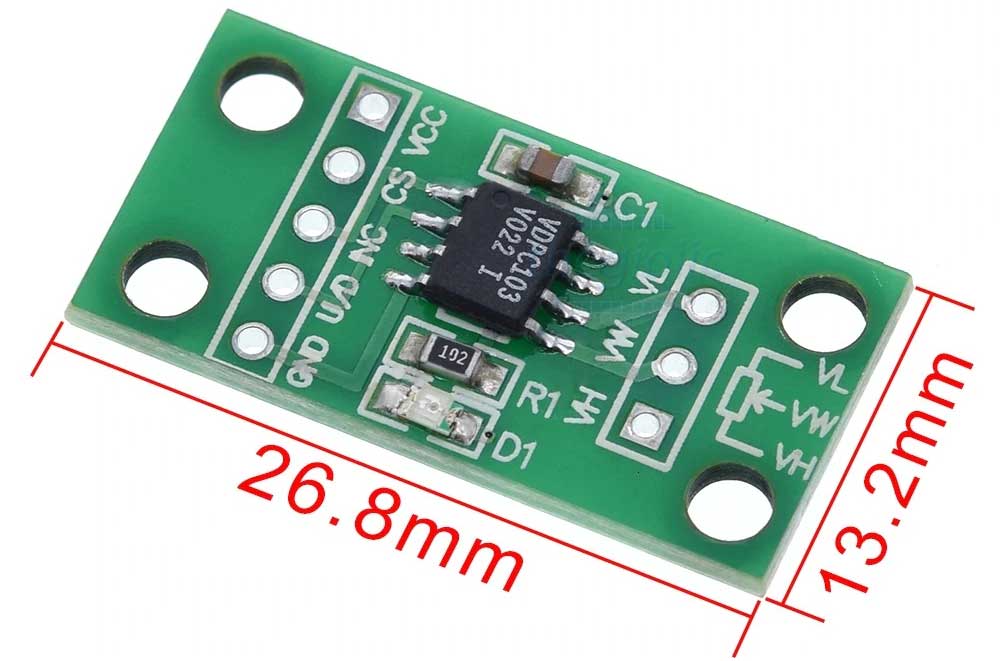

- Kích thước: 27mm x 13mm
- Dải trở: 0 đến 10K Ohm
- Trở kháng: 40 Ohm

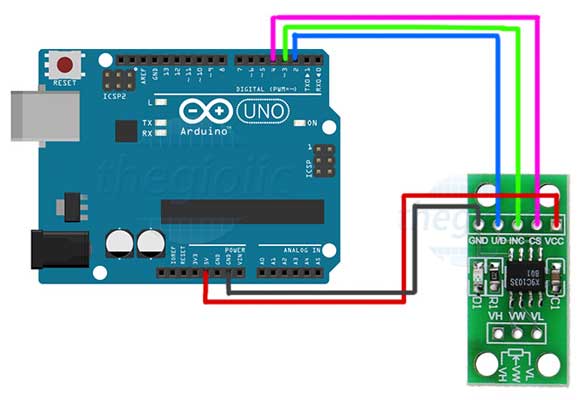

Sơ đồ kết nối và code mẫu
#define UD 2 // OUTPUT
#define INC 3
#define CS 4
void up(){
digitalWrite(UD, HIGH);
digitalWrite(INC, HIGH);
digitalWrite(CS, LOW); // turn on the microcircuit
delayMicroseconds(1);
digitalWrite(INC, LOW);
delayMicroseconds(1);
digitalWrite(INC, HIGH);
delayMicroseconds(1);
///digitalWrite(INC, LOW); // in this case the position of the slider is not written
digitalWrite(CS, HIGH); // turn off the chip and write the position in the EEPROM
}
void down()
{
digitalWrite(UD, LOW);
digitalWrite(INC, HIGH);
digitalWrite(CS, LOW);
delayMicroseconds(1);
digitalWrite(INC, LOW);
delayMicroseconds(1);
digitalWrite(INC, HIGH);
delayMicroseconds(1);
digitalWrite(CS, HIGH);
}
void setup() {
Serial.begin(9600);
pinMode(INC, OUTPUT);
pinMode(UD, OUTPUT);
pinMode(CS, OUTPUT);
digitalWrite(CS, HIGH); // turn off the microcircuit
}
void loop() {
if (Serial.available())
if (Serial.read() == '0'){
down();
Serial.print("-1");
}
else {
up();
Serial.print("+1");
}
}
}
