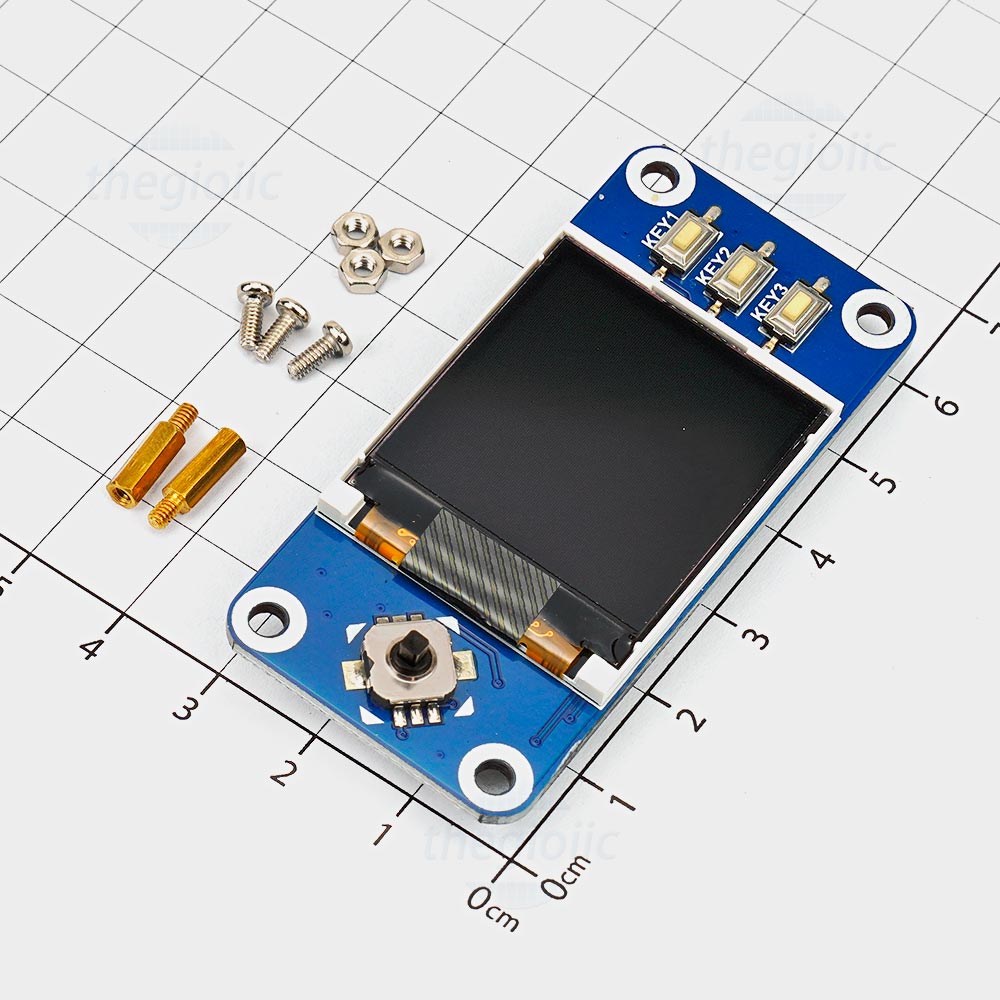

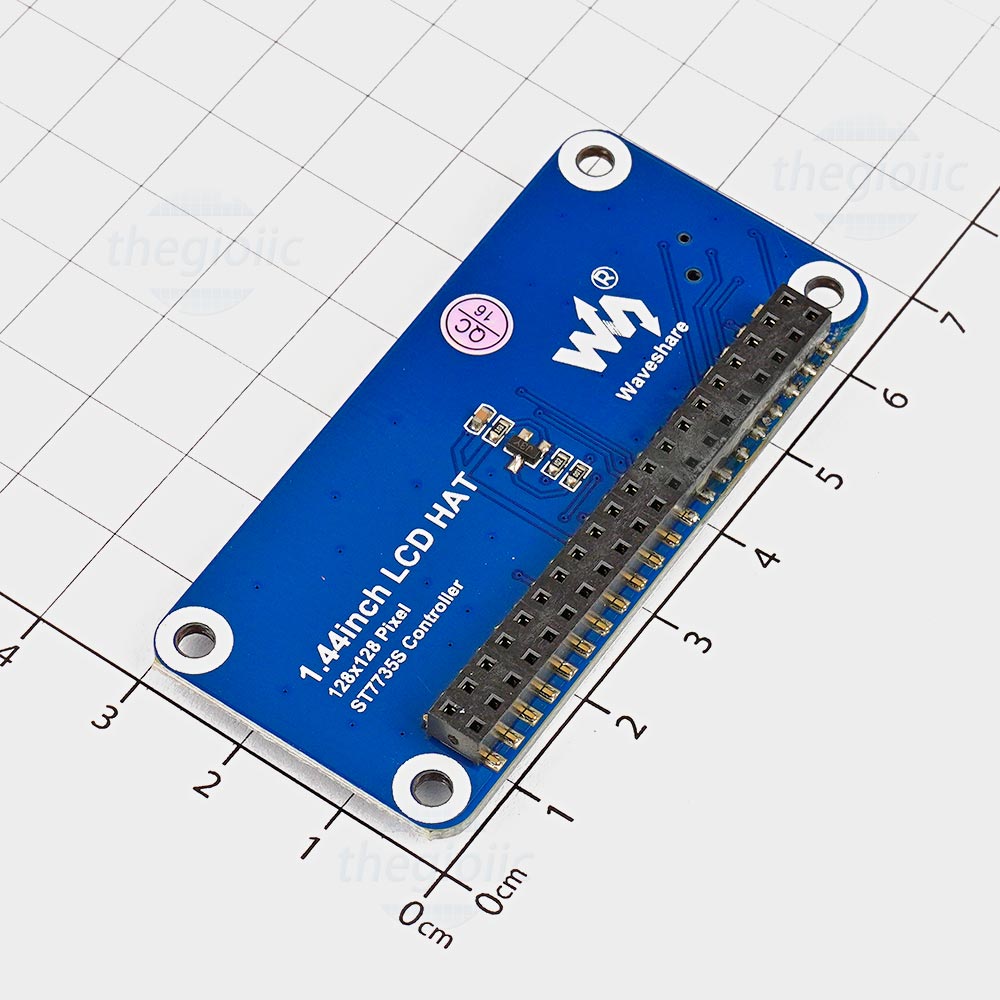

LCD 1.44inch 128x128 ST7735S Cho Raspberry Pi Giao Tiếp SPI, SKU: 13891
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 204.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Thông số
101 Sản phẩm tương tự| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
|
Kích thước đường chéo |
1.44 inch |
|
|
IC Driver |
ST7735S |
|
|
Giao tiếp |
SPI |
|
|
Độ phân giải |
128 x 128 pixels |
|
|
Cảm ứng |
Không |
|
|
Loại cảm ứng |
Không có |
|
|
Điện áp cấp |
3.3VDC |
|
|
Loại đèn nền Backlight |
LED |
|
|
Chế độ hiển thị |
Transmissive |
|
|
Kích thước |
65 x 30.2mm |
|
|
Công nghệ hiển thị |
TFT |
|
|
Số màu |
65,536 |
|
|
Nhiệt độ hoạt động |
-10 ~ +60°C |
|
| RoHS |
|
|
| 101 Sản phẩm tương tự | ||
Mô tả sản phẩm
LCD 1.44inch 128x128 ST7735S Cho Raspberry Pi Giao Tiếp SPI với LCD có độ phân giải 128x128m, giao tiếp SPI được thiết kế chuyên dụng cho Raspberry Pi
|
Ký hiệu |
Mã PIN Raspberry Pi (BCM) |
Mô tả |
|
KEY1 |
P21 |
Nút nhấn 1/GPIO |
|
KEY2 |
P20 |
Nút nhấn 2/GPIO |
|
KEY3 |
P16 |
Nút nhấn 3/GPIO |
|
Joystick Up |
P6 |
Joystick Up |
|
Joystick Down |
P19 |
Joystick Down |
|
Joystick Left |
P5 |
Joystick Left |
|
Joystick Right |
P26 |
Joystick Right |
|
Joystick Press |
P13 |
Joystick Press |
|
SCLK |
P11/SCLK |
SPI clock đầu vào |
|
MOSI |
P10/MOSI |
SPI dữ liệu đầu vào |
|
DC |
P25 |
Lựa chọn dữ liệu / lệnh (cao cho dữ liệu, thấp cho lệnh) |
|
CS |
P8/CE0 |
Lựa chọn chip, hoạt động thấp |
|
RST |
P27 |
Reset, hoạt động thấp |
|
BL |
P24 |
Đèn nền |
